CRANKCASE COVER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

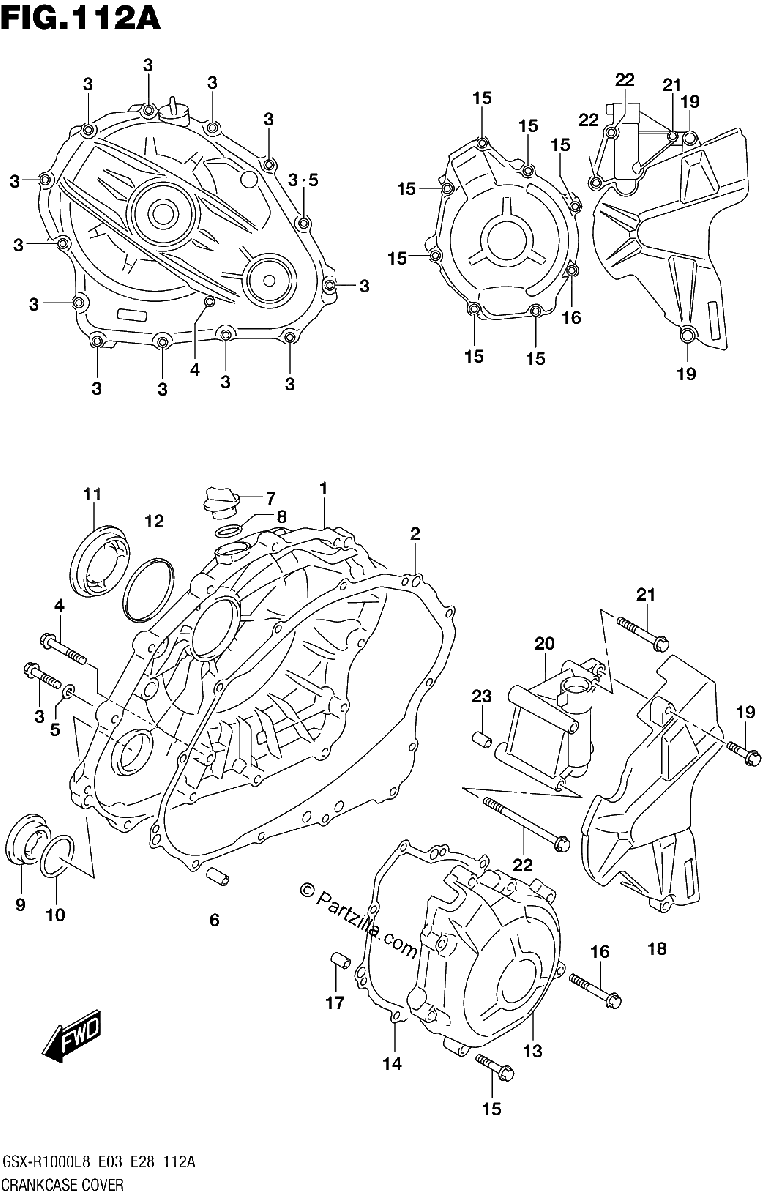

Diagrama de CRANKCASE COVER

Repuestos

#1
11341-17K00
COVER, CLUTCH
$290.75¢145 377
1
#2
11482-17K00
GASKET, CLUTCH COVER
$16.72¢8 360
1
#3
09103-06213
BOLT (6X30)
$2.93¢1 466
1
#4
09103-06215
BOLT (6X40)
$3.35¢1 673
1
#5
09168-06023
GASKET (5.8X13X1.2)
$2.42¢1 208
1
#6
04211-09189
PIN
$1.97¢983
1
#7
11971-25D00
PLUG, ENGINE OIL FILLER
$5.60¢2 800
1
#8
09280-17003
O RING (D:3.1,ID:16.8)
$1.97¢983
1
#9
09259-36021
PLUG
$14.93¢7 464
1
#10
09280-33004
O RING (D:3.1,ID:32.7)
$2.69¢1 346
1
#11
11342-41G10
CAP, CLUTCH RELEASE ADJUST
$27.47¢13 737
1
#12
31156-17E00
O RING
$5.05¢2 524
1
#13
11351-17K01
COVER, MAGNETO
$150.30¢75 152
1
#14
11483-17K00
GASKET, MAGNETO COVER
$9.21¢4 606
1
#15
09103-06213
BOLT (6X30)
$2.93¢1 466
1
#16
09103-06224
BOLT (6X45)
$3.21¢1 604
1
#17
04211-09149
PIN
$1.97¢983
1
#18
11360-17K00
COVER, ENGINE SPROCKET
$26.59¢13 294
1
#19
01550-0625B
.BOLT
$2.91¢1 455
1
#20
11371-17K00
HOLDER, CLUTCH RELEASE
$157.69¢78 844
1
#21
01547-0645A
BOLT
$2.91¢1 455
1
#22
01547-0690A
BOLT
$3.28¢1 639
1
#23
04211-09149
PIN
$1.97¢983
1
