WIRING HARNESS DL1000AL8 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

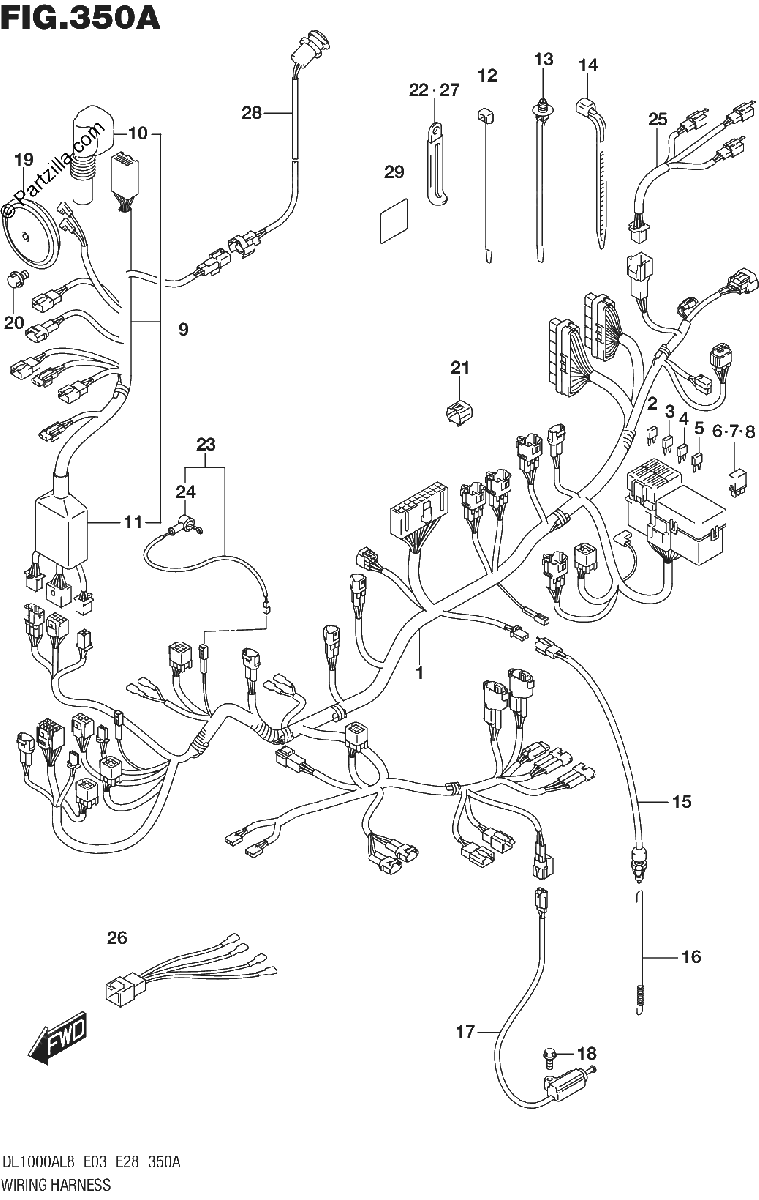

Diagrama de WIRING HARNESS DL1000AL8 E03

Repuestos

#1
36610-31JN0
HARNESS, WIRING NO.1
No Disponible
1
#2
09481-03501
.FUSE (3A)
$2.96¢1 481
1
#3
09481-10504
.FUSE (10A)
$2.66¢1 331
1
#4
09481-15504
.FUSE (15A)
$3.10¢1 550
1
#5
09481-25504
.FUSE (25A)
$3.60¢1 800
1
#6
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#7
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#8
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#9
36620-31J10
HARNESS, WIRING NO.2
No Disponible
1
#10
36618-41G00
.COVER, SPEEDOMETER
No Disponible
1
#11
36618-18G10
.COVER, SPEEDOMETER
No Disponible
1
#12
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#13
09407-17403
CLAMP (L:154)
$6.03¢3 013
1
#14
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#15
37740-31D00
SWITCH ASSY, STOP
$34.63¢17 313
1
#16
43259-31J00
SPRING, STOP LAMP
$9.21¢4 606
1
#17
37840-24F00
SWITCH ASSY, SIDE STAND
$79.94¢39 969
1
#18
09103-08357
BOLT (8X35)
$5.47¢2 738
1
#19
38500-41F50
HORN ASSY
$107.60¢53 800
1
#20
01550-0612A
BOLT
$2.56¢1 281
1
#21
36654-06J20
CAP, TS
No Disponible
1
#22
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#23
36851-31J10
WIRE, OIL PRESSURE SWITCH LEA
No Disponible
1
#24
36618-31J00
.CAP, OIL PRESSURE SWITCH
No Disponible
1
#25
36856-31J10
WIRE, REAR TURNSIGNAL LEAD
No Disponible
1
#26
36854-31J20
WIRE, IGNITION COIL LEAD
$44.81¢22 406
1
#27
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#28
38850-31J00
TERMINAL, POWER SOURCE
$99.19¢49 594
1
#29
48599-57L00
SEAL, PROTECTOR
No Disponible
1
