REAR MASTER CYLINDER GSX S1000AL8 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

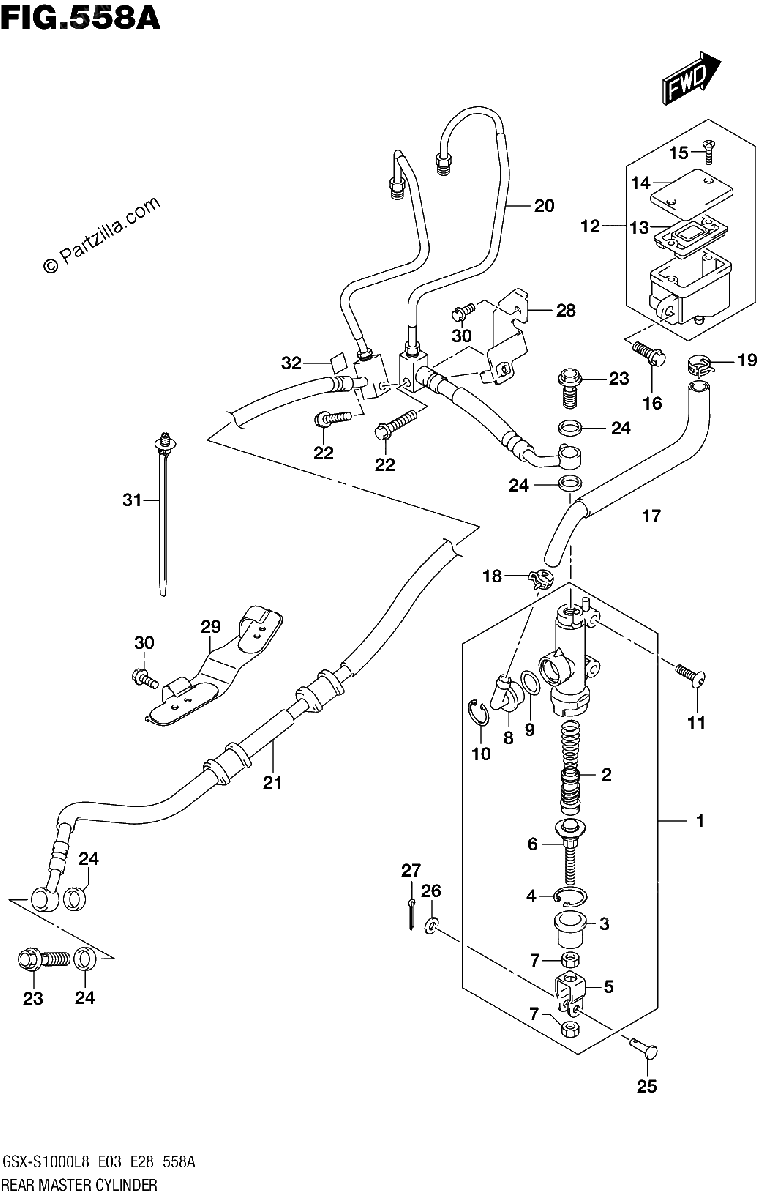

Diagrama de REAR MASTER CYLINDER GSX S1000AL8 E03

Repuestos

#1
69600-47H30
CYLINDER ASSY, REAR MASTER
$273.76¢136 879
1
#2
69600-34810
.PISTON/CAP SET
$70.17¢35 087
1
#3
69691-00A00
..BOOT
$5.99¢2 996
1
#4
69665-47H00
.CIRCLIP
$6.23¢3 117
1
#5
69692-47H00
.YOKE
$17.33¢8 665
1
#6
69670-40A00
ROD, PUSH
$31.82¢15 910
1
#7
69693-47H00
.NUT
$3.08¢1 541
1
#8
69672-00B20
.CONNECTOR
$7.69¢3 847
1
#9
69686-34200
.O RING
$3.36¢1 679
1
#10
69674-00B20
.CIRCLIP
$4.47¢2 237
1
#11
09139-06028
SCREW (6X20)
$3.99¢1 995
1
#12
69740-44G00
TANK ASSY, REAR RESERVOIR
$71.97¢35 984
1
#13
59667-04700
.DIAPHRAGM
$10.73¢5 365
1
#14
59669-05D00
.CAP
$18.91¢9 453
1
#15
69689-04A00
.SCREW
$2.21¢1 104
1
#16
01547-0612A
BOLT
$2.42¢1 208
1
#17
69730-04K00
HOSE, RR RESERVOIR TANK
$23.78¢11 891
1
#18
09401-12404
CLIP
$2.84¢1 420
1
#19
09401-15407
CLIP
$3.43¢1 713
1
#20
69200-04K00
HOSE ASSY, RR MASTER TO UNIT
No Disponible
1
#21
69400-04K00
HOSE ASSY, RR UNIT TO CLPR
$112.24¢56 120
1
#22
01547-0625A
BOLT
$2.42¢1 208
1
#23
09360-10062
UNION
$6.97¢3 484
1
#24
09161-10009
WASHER (10X15X1.5)
$2.20¢1 098
1
#25
09200-06068
PIN (6X18.2)
$4.45¢2 225
1
#26
08322-0106A
WASHER
$2.20¢1 098
1
#27
04111-2015A
COTTER PIN
$1.46¢730
1
#28
69260-04K00
CLAMP, RR BRAKE HOSE
$11.90¢5 951
1
#29
69270-04K00
GUIDE, RR BRAKE HOSE
$24.15¢12 075
1
#30
01547-0612A
BOLT
$2.42¢1 208
1
#31
09407-17403
CLAMP (L:154)
$5.54¢2 772
1
#32
69411-04K00
PROTECTOR,BRAKE HOSE
$2.97¢1 483
1
