401A FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

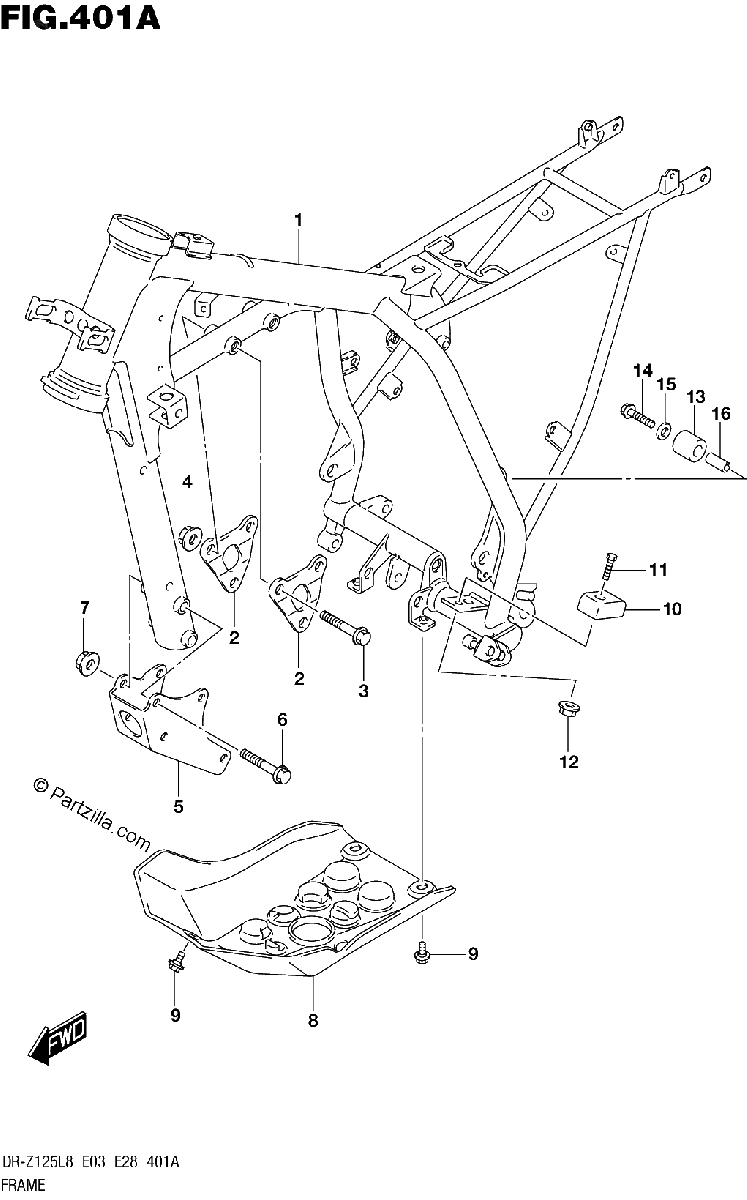

Diagrama de 401A FRAME

Repuestos

#1
41100-08G11-YPT
FRAME (GRAY)
$2518.81¢1 259 405
1
#2
41991-08G00
PLATE, MOUNT UPPER
$15.93¢7 964
1
#3
09103-08332
BOLT (8X53)
$5.55¢2 777
1
#4
08319-3108A
NUT
$2.77¢1 386
1
#5
41992-08G00-YPT
PLATE, MOUNT LOWER (GRAY)
No Disponible
1
#6
09103-08354
BOLT (8X65)
$4.31¢2 156
1
#7
08319-3108A
NUT
$2.77¢1 386
1
#8
42511-08G00
PROTECTOR, ENGINE
$65.01¢32 505
1
#9
09111-06107
BOLT (6X12)
$3.09¢1 547
1
#10
43912-42A00
GUIDE, CHAIN CONTROL
$34.73¢17 365
1
#11
09128-06088
BOLT (6X16)
No Disponible
1
#12
08319-3106A
.NUT
$2.42¢1 208
1
#13
43911-13E10
ROLLER, CHAIN UPPER
$33.14¢16 572
1
#14
09103-08178
BOLT (8X38)
$5.14¢2 570
1
#15
08211-08201
WASHER
$2.47¢1 236
1
#16
09180-08215
SPACER (8.6X12.2X26.5)
$4.60¢2 300
1
