401A FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

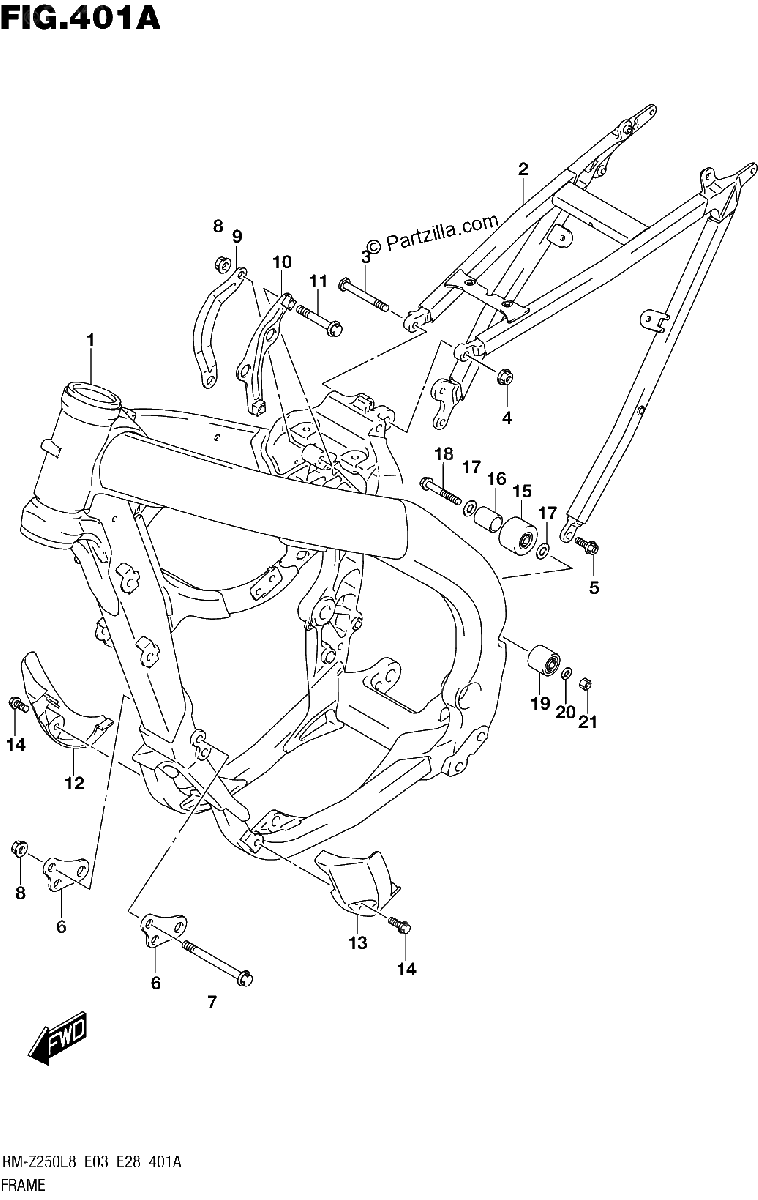

Diagrama de 401A FRAME

Repuestos

#1
41100-49H30
FRAME
$3610.42¢1 805 212
1
#2
41200-49H30
RAIL, SEAT
No Disponible
1
#3
41311-28H20
BOLT, SEAT RAIL UPPER
$23.72¢11 862
1
#4
09159-08146
NUT
$8.97¢4 485
1
#5
09103-08426
BOLT (8X20)
$5.05¢2 524
1
#6
41911-49H20
BRACKET, ENGINE MOUNT FRONT
$10.44¢5 221
1
#7
09103-08016
BOLT (8X80)
$35.99¢17 998
1
#8
09159-08146
NUT
$8.97¢4 485
1
#9
41931-49H20
BRACKET, ENG MOUNT UPPER RH
$15.49¢7 745
1
#10
41940-49H30
BRACKET, ENG MOUNT UPPER LH
$20.16¢10 080
1
#11
09103-08523
BOLT (8X40)
$5.14¢2 570
1
#12
42520-10H10
PROTECTOR, FRONT RH
$36.95¢18 475
1
#13
42530-49H10
PROTECTOR, FRONT LH
$33.04¢16 520
1
#14
09116-06200
BOLT (6X16)
$4.48¢2 242
1
#15
43911-01B10
ROLLER, CHAIN UPPER
$18.76¢9 378
1
#16
09180-08206
SPACER (8.5X14X28)
$6.30¢3 151
1
#17
09181-08186
SHIM (8X18X0.5)
$2.40¢1 202
1
#18
09103-08207
BOLT (8X45)
$3.00¢1 501
1
#19
43910-37F00
ROLLER, CHAIN LOWER
$85.18¢42 590
1
#20
09181-08111
SHIM (8X12X1)
$2.33¢1 167
1
#21
08319-2108A
NUT
$2.55¢1 277
1
