WIRING HARNESS GSX S1000ZL8 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

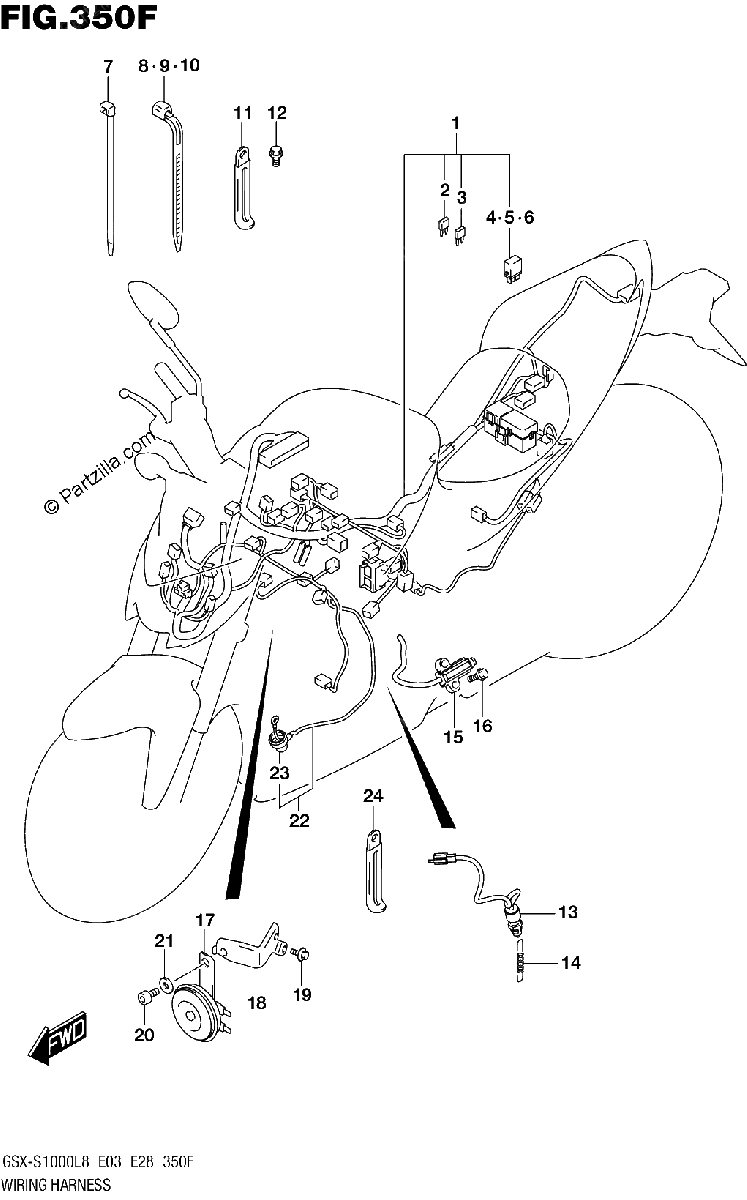

Diagrama de WIRING HARNESS GSX S1000ZL8 E33

Repuestos

#1
36610-38K00
HARNESS, WIRING
No Disponible
1
#2
09481-10504
.FUSE (10A)
$2.45¢1 225
1
#3
09481-15504
.FUSE (15A)
$2.85¢1 426
1
#4
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#5
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#6
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#7
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#8
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#9
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#10
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#11
09404-06433
CLAMP (L:80)
$2.10¢1 052
1
#12
09139-06062
BOLT
$3.66¢1 829
1
#13
37740-31D00
SWITCH ASSY, STOP
$31.85¢15 927
1
#14
09443-06054
SPRING
$4.63¢2 317
1
#15
37840-35F00
SWITCH ASSY, SIDE STAND
$70.36¢35 179
1
#16
01550-0620A
BOLT
$2.36¢1 179
1
#17
38500-48G20
HORN ASSY
$68.40¢34 201
1
#18
38590-04K10
PLATE, HORN
$16.62¢8 309
1
#19
09116-06006
BOLT (6X16)
$2.25¢1 127
1
#20
07130-0812A
BOLT
$4.48¢2 242
1
#21
09160-08127
WASHER
$2.55¢1 277
1
#22
36851-44G01
WIRE, OIL PRESSURE SWITCH LEA
$21.70¢10 850
1
#23
36618-31J00
.CAP, OIL PRESSURE SWITCH
No Disponible
1
#24
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
