558A REAR MASTER CYLINDER GSX S750L8 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

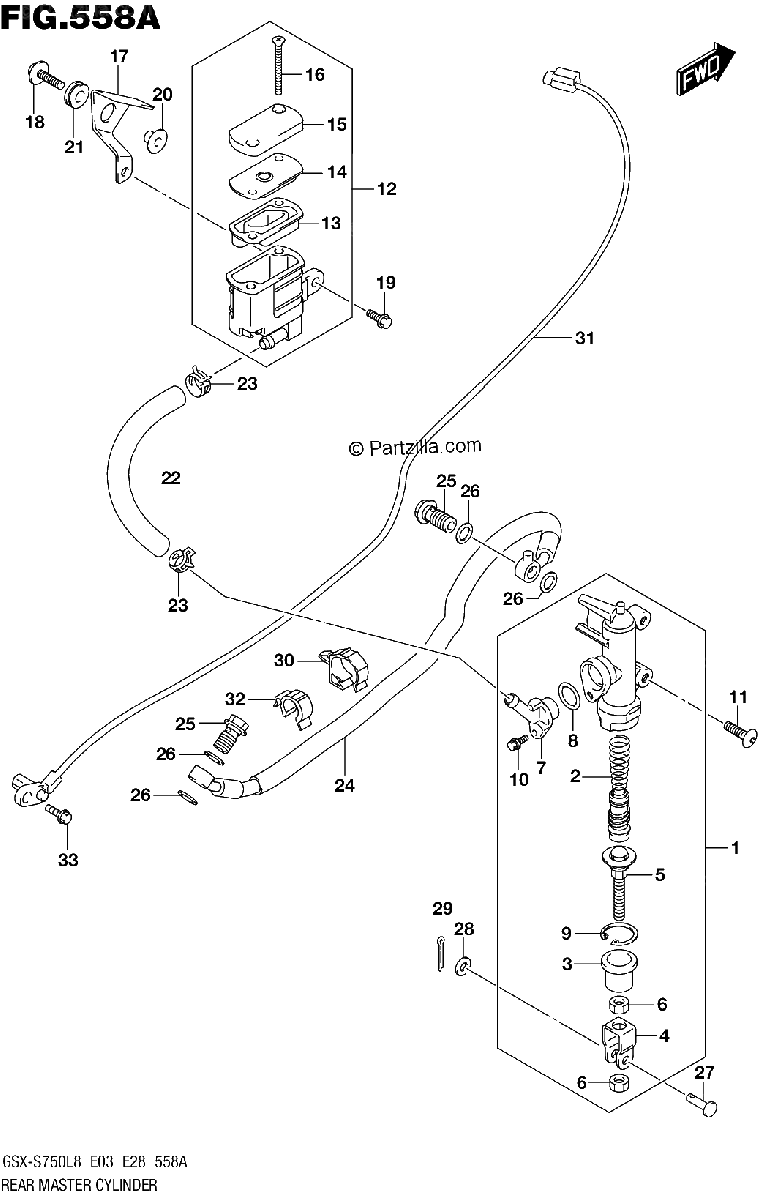

Diagrama de 558A REAR MASTER CYLINDER GSX S750L8 E03

Repuestos

#1
69600-08J10
CYLINDER ASSY, REAR MASTER
$201.98¢100 988
1
#2
69600-34810
.PISTON/CAP SET
$76.28¢38 138
1
#3
69691-04A00
BOOT
$6.97¢3 488
1
#4
69692-47H00
.YOKE
$18.84¢9 419
1
#5
69670-27A50
ROD, PUSH
$54.04¢27 019
1
#6
69693-47H00
.NUT
$3.35¢1 675
1
#7
69672-08J10
.CONNECTOR
$11.04¢5 519
1
#8
69686-34200
.O RING
$3.65¢1 825
1
#9
69665-47H00
.CIRCLIP
$6.78¢3 388
1
#10
02112-7412A
.SCREW
$2.78¢1 388
1
#11
09139-06028
SCREW (6X20)
$4.34¢2 169
1
#12
69740-18K00
TANK ASSY, RESERVOIR
$33.50¢16 750
1
#13
69667-01H00
.DIAPHRAGM
$8.50¢4 250
1
#14
69668-01H00
.PLATE, DIAPHRAGM
$8.09¢4 044
1
#15
69669-18K00
.CAP
$19.41¢9 706
1
#16
69689-01H00
.SCREW
$6.00¢3 000
1
#17
69750-13K00
BRACKET, REAR RESERVOIR TANK
$12.10¢6 050
1
#18
09116-06202
BOLT (6X25)
$4.16¢2 081
1
#19
01547-0612A
BOLT
$2.63¢1 313
1
#20
09180-06325
SPACER (6.2X8.4X6.9)
$4.51¢2 256
1
#21
09320-08066
CUSHION
$9.69¢4 844
1
#22
69731-08J00
HOSE, REAR RESERVOIR TANK
$25.40¢12 700
1
#23
09401-12404
CLIP
$3.09¢1 544
1
#24
69480-13K00
HOSE, ASSY REAR BRAKE NO.1
$69.78¢34 888
1
#25
09360-10062
UNION
$7.57¢3 787
1
#26
09161-10009
WASHER (10X15X1.5)
$2.39¢1 194
1
#27
09200-06068
PIN (6X18.2)
$4.84¢2 419
1
#28
08322-0106A
WASHER
$2.39¢1 194
1
#29
04111-2015A
COTTER PIN
$1.59¢794
1
#30
09403-17306
CLAMP
$3.44¢1 719
1
#31
65710-13K10
SENSOR, REAR WHEEL SPEED
$95.75¢47 875
1
#32
09408-00307
CLAMP
$3.90¢1 950
1
#33
01547-0616B
BOLT
$3.16¢1 581
1
