OIL PAN OIL PUMP

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

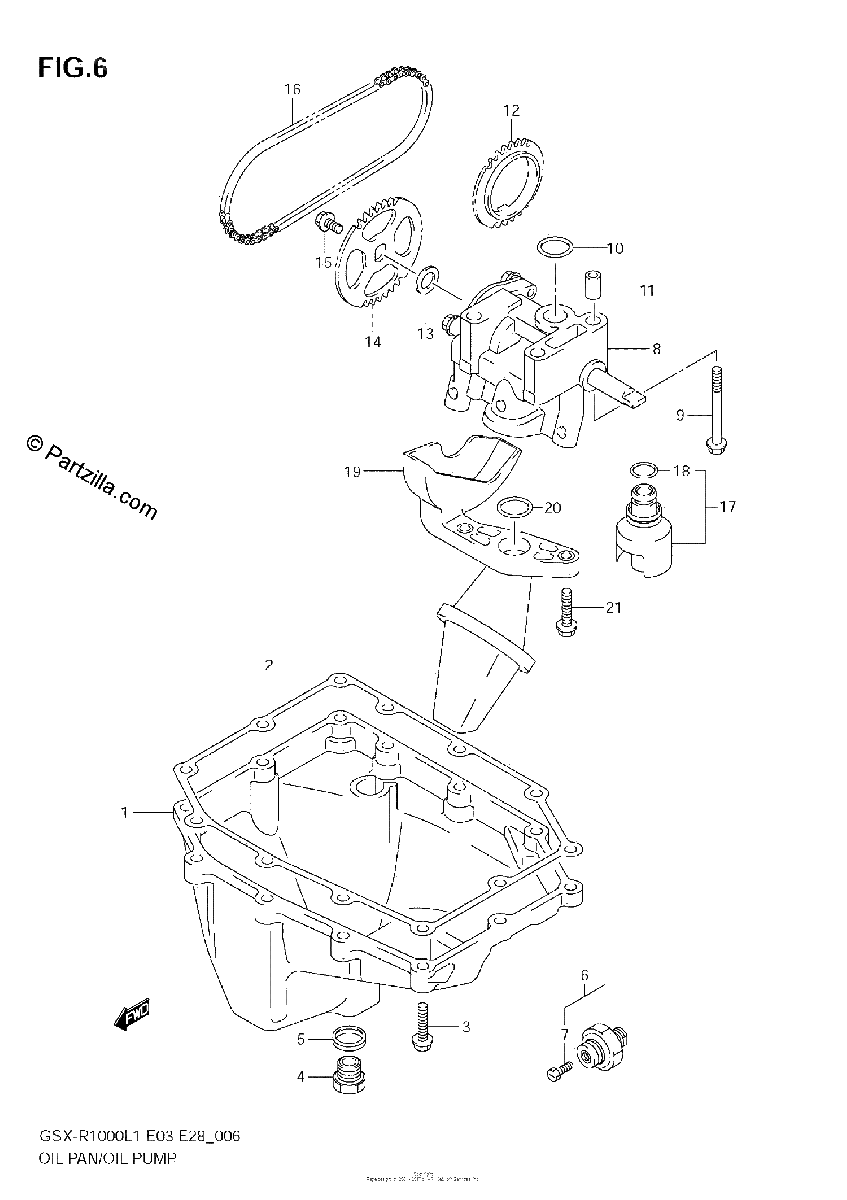

Diagrama de OIL PAN OIL PUMP

Repuestos

#1
11511-47H00
PAN, OIL
$352.96¢176 481
1
#2
11489-47H00
.GASKET, OIL PAN | NOT ILLUSTRATED
$24.14¢12 069
1
#3
01547-0625A
BOLT
$2.63¢1 313
1
#4
09247-14036
PLUG (14X20) | OIL DRAIN
$7.26¢3 631
1
#5
09168-14004
GASKET
$2.14¢1 069
1
#6
37820-33D10
SWITCH ASSY, OIL PRESSURE
$32.98¢16 488
1
#7
37822-33D00
.BOLT
$5.88¢2 938
1
#8
16400-47H10
PUMP ASSY, OIL
$380.13¢190 063
1
#9
01547-0650A
.BOLT
$3.15¢1 575
1
#10
09280-15007
O RING (D:2.4,ID:15.8)
$2.23¢1 113
1
#11
04211-09149
PIN
$2.14¢1 069
1
#12
16321-01H00
SPROCKET, DRIVE (NT:27)
$103.79¢51 894
1
#13
09181-10158
SHIM (10X18X0.5)
$2.56¢1 281
1
#14
16331-47H00
SPROCKET, DRIVEN
$38.75¢19 375
1
#15
09103-06285
BOLT (6X12)
$2.56¢1 281
1
#16
16310-47H00
CHAIN, OIL PUMP DRIVE
$49.15¢24 575
1
#17
16440-47H00
VALVE ASSY, OIL RELIEF
$97.21¢48 606
1
#18
09280-13004
.O RING (D:1.9,ID:13)
$2.85¢1 425
1
#19
16520-47H01
STRAINER, ENGINE OIL
$50.06¢25 031
1
#20
09280-19008
O RING (D:2.62,ID:20.3)
$6.47¢3 238
1
#21
01550-0620A
BOLT
$2.56¢1 281
1
