WIRING HARNESS GSX R1000L1 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

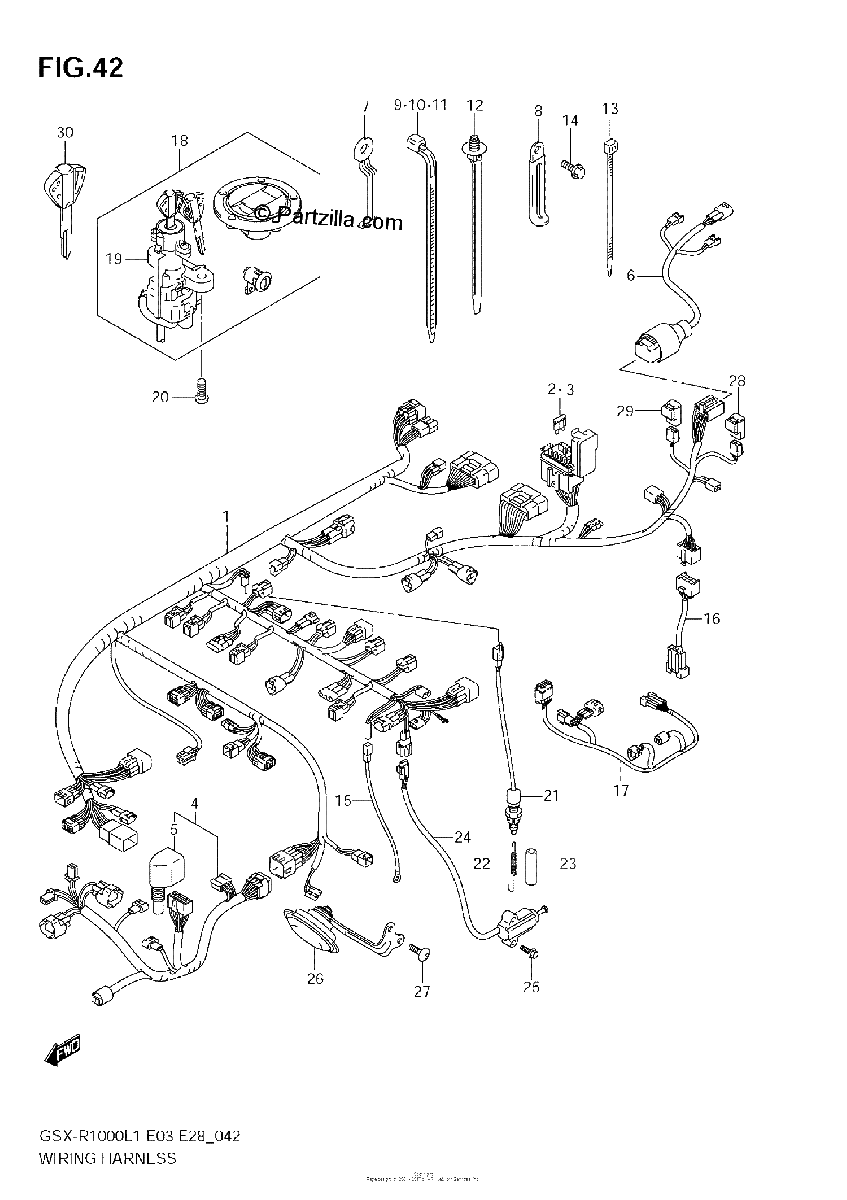

Diagrama de WIRING HARNESS GSX R1000L1 E28

Repuestos

#1
36610-47H30
HARNESS, WIRING NO.1
No Disponible
1
#2
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#3
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#4
36620-47H00
HARNESS, WIRING NO.2
$326.27¢163 138
1
#5
36618-47H00
.CAP
$30.02¢15 013
1
#6
36855-47H00
WIRE, REARCOMBINATION
$57.41¢28 706
1
#7
09403-06322
CLAMP
$6.84¢3 419
1
#8
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#9
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#10
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#11
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#12
09407-17403
CLAMP (L:154)
$6.03¢3 013
1
#13
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#14
01547-0612A
BOLT
$2.63¢1 313
1
#15
36851-47H00
WIRE, OIL PRESSURE SWITCH
No Disponible
1
#16
36857-47H00
WIRE, RELAY LEAD
$104.85¢52 425
1
#17
36859-47H00
WIRE, ISC LEAD
No Disponible
1
#18
37101-40821
LOCK SET
$347.11¢173 556
1
#19
37100-41G11
.LOCK ASSY, STEERING
$271.93¢135 963
1
#20
09139-08016
BOLT (8X20)
$3.96¢1 981
1
#21
37740-31D00
SWITCH ASSY, STOP
$34.63¢17 313
1
#22
09443-06087
SPRING
$5.38¢2 688
1
#23
44420-44AR0
HOSE,5X8.2X600 | L:600-260
No Disponible
1
#24
37840-20E00
SWITCH ASSY, SIDE STAND
$112.00¢56 000
1
#25
01547-0620B
.BOLT
$3.16¢1 581
1
#26
38500-47H00
HORN ASSY
No Disponible
1
#27
09139-06109
SCREW (6X16)
$3.55¢1 775
1
#28
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#29
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#30
37146-41G00
KEY, BLANK | OPT
$51.33¢25 663
1
