CRANKCASE COVER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

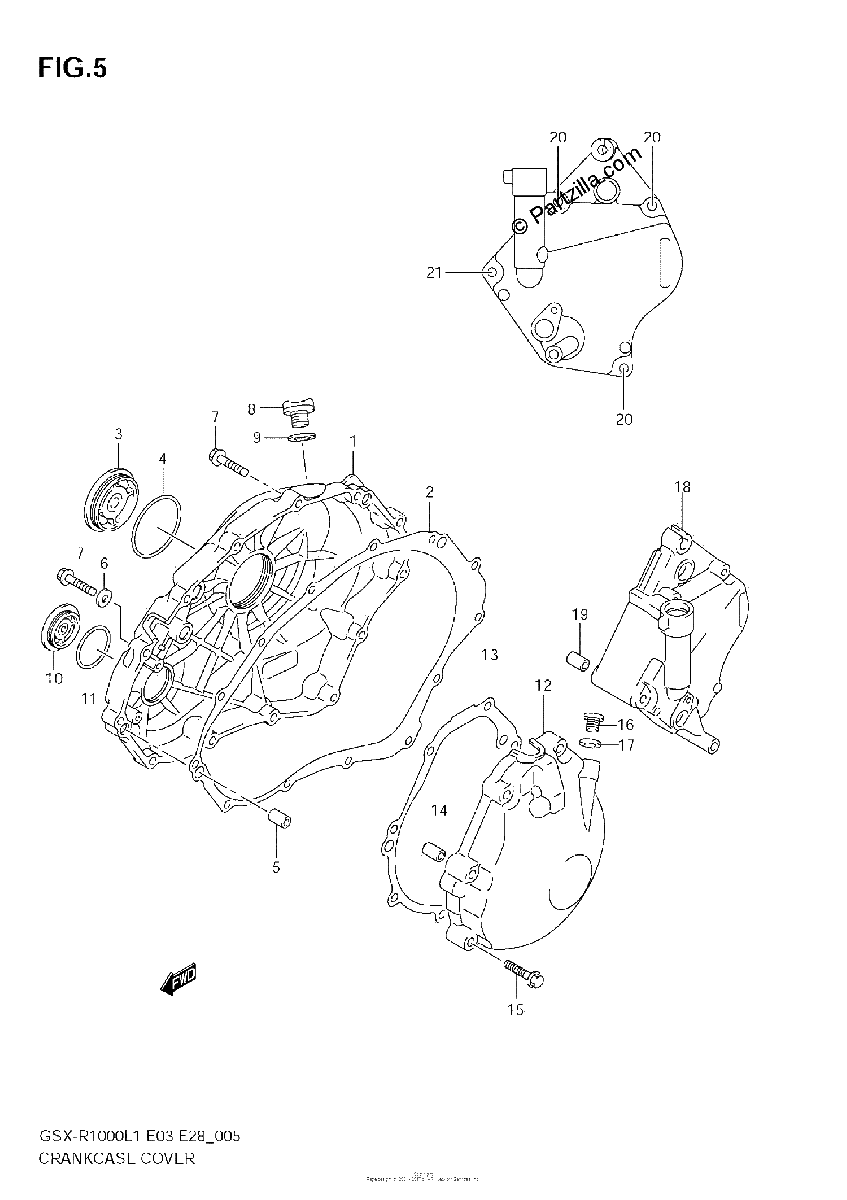

Diagrama de CRANKCASE COVER

Repuestos

#1
11341-47H00
COVER, CLUTCH
$444.60¢222 300
1
#2
11482-47H00
GASKET, CLUTCH COVER
$24.14¢12 069
1
#3
11342-41G10
CAP, CLUTCH RELEASE ADJUST
$29.86¢14 931
1
#4
09280-54001
.O RING (D:2.4, ID:52.6) | NOT ILLUSTRATED
$4.40¢2 200
1
#5
04211-09189
PIN
$2.14¢1 069
1
#6
09168-06023
GASKET (5.8X13X1.2)
$2.63¢1 313
1
#7
09103-06308
BOLT (6X30)
$5.06¢2 531
1
#8
11971-25D00
PLUG, ENGINE OIL FILLER
$6.09¢3 044
1
#9
09280-17003
O RING (D:3.1,ID:16.8)
$2.14¢1 069
1
#10
09259-36021
PLUG
$16.23¢8 113
1
#11
09280-33004
O RING (D:3.1,ID:32.7)
$2.92¢1 463
1
#12
11351-47H00
COVER, GENERATOR
$288.79¢144 394
1
#13
11483-47H00
GASKET
$14.95¢7 475
1
#14
04211-09149
PIN
$2.14¢1 069
1
#15
09103-06213
BOLT (6X30)
$3.19¢1 594
1
#16
09248-10010
PLUG (10X10)
$4.97¢2 488
1
#17
09168-10002
GASKET (10X14X3.6)
$2.48¢1 238
1
#18
11361-47H00
COVER, ENGINE SPROCKET
$333.06¢166 531
1
#19
04211-09129
PIN
$2.14¢1 069
1
#20
09103-06224
BOLT (6X45)
$3.49¢1 744
1
#21
09103-06239
BOLT (6X65)
$3.45¢1 725
1
