WIRING HARNESS E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

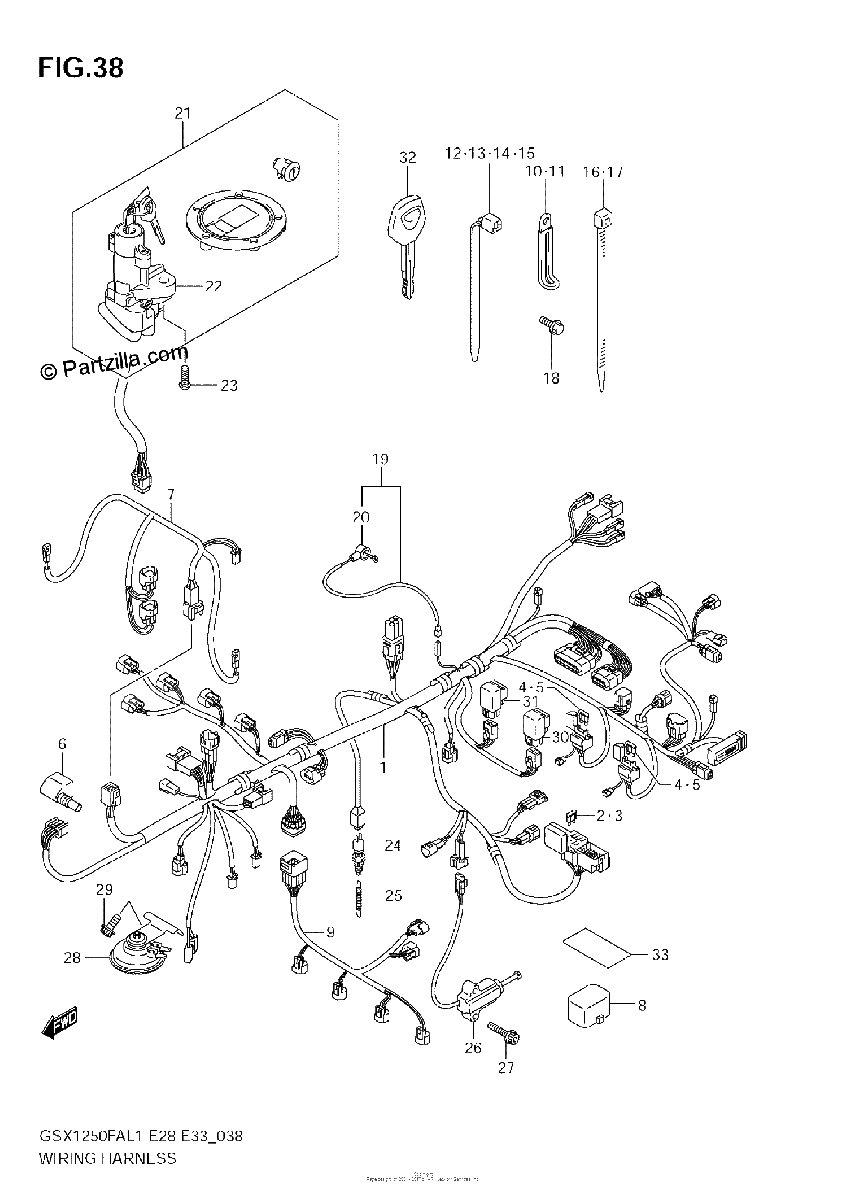

Diagrama de WIRING HARNESS E28

Repuestos

#1
36610-18HK0
HARNESS, WIRING NO.1
No Disponible
1
#2
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#3
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#4
09481-15101
.FUSE (15A)
$3.34¢1 669
1
#5
09481-20101
FUSE (20A)
$2.78¢1 388
1
#6
36618-35F00
COVER
$13.59¢6 794
1
#7
36620-17HA0
HARNESS, WIRING NO.2
$243.78¢121 888
1
#8
36654-06J00
CAP, TS
$18.69¢9 344
1
#9
36859-17HA0
WIRE, INJECTOR LEAD
No Disponible
1
#10
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#11
09404-06434
CLAMP (L:80 T:1.0) | SHIELD
$2.29¢1 144
1
#12
09407-11401
CLAMP (L:95)
$3.46¢1 731
1
#13
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#14
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#15
09407-25401
CLAMP (L:235)
$5.49¢2 744
1
#16
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#17
09407-10404
CLAMP (L:100)
$3.40¢1 700
1
#18
01550-0612A
BOLT
$2.56¢1 281
1
#19
36851-18H00
WIRE, OIL PRESSURE SWITCH
No Disponible
1
#20
36618-43410
.CAP
$3.91¢1 956
1
#21
37000-18860
LOCK SET
No Disponible
1
#22
37100-18H20
LOCK ASSY, STEERING
No Disponible
1
#23
09139-08016
BOLT (8X20)
$3.96¢1 981
1
#24
37740-24A00
SWITCH ASSY, STOP LAMP
$21.70¢10 850
1
#25
09443-06054
SPRING
$5.04¢2 519
1
#26
37840-25D00
SWITCH ASSY, SIDE STAND
$81.48¢40 738
1
#27
07120-0620B
BOLT
$3.65¢1 825
1
#28
38500-17H10
HORN ASSY
No Disponible
1
#29
07120-0512A
BOLT
$2.99¢1 494
1
#30
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#31
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#32
37146-33E00
KEY, BLANK
$25.30¢12 650
1
#33
63131-10F00
TAPE
$18.94¢9 469
1
