CARBURETOR E3

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

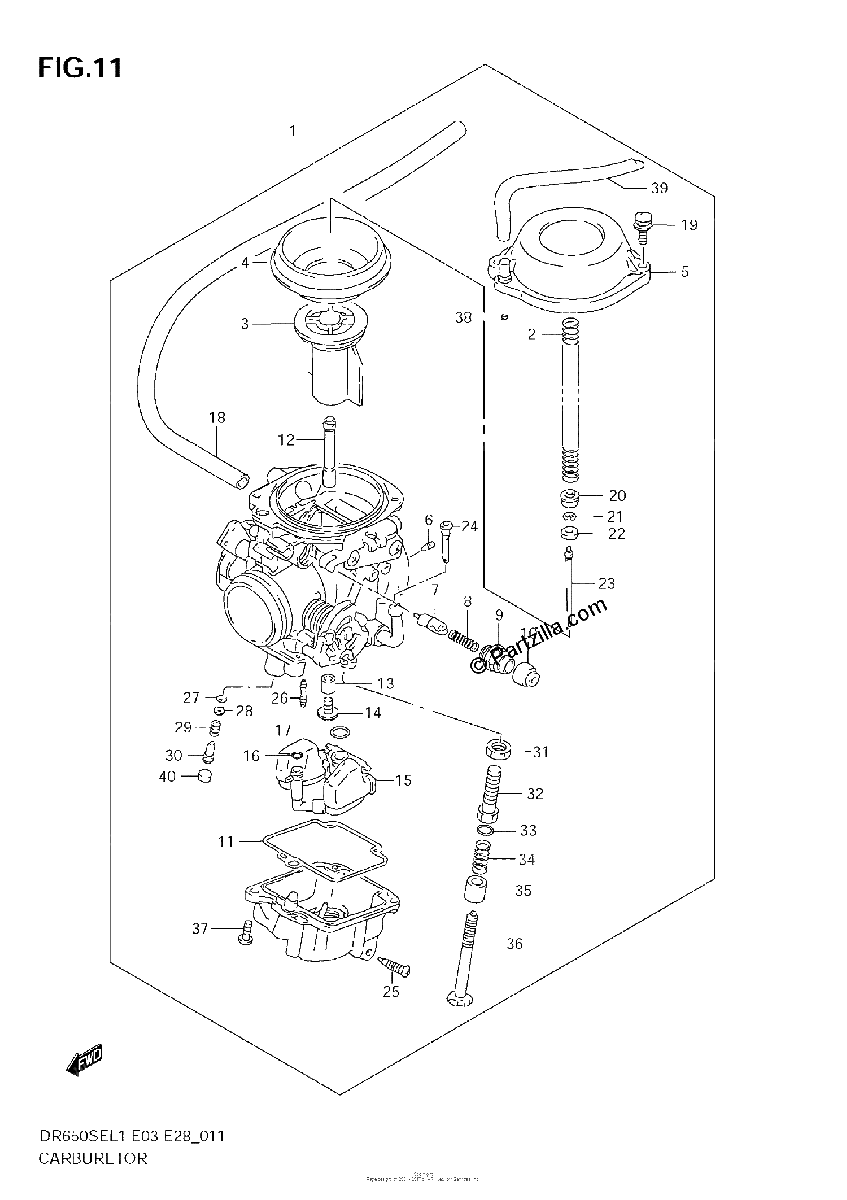

Diagrama de CARBURETOR E3

Repuestos

#1
13200-32E12
CARBURETOR ASSY
$1209.13¢604 567
1
#2
13417-17D00
.SPRING
$8.10¢4 048
1
#3
13501-32E00
.VALVE, PISTON
$112.09¢56 045
1
#4
13507-07D01
.DIAPHRAGM
$38.03¢19 015
1
#5
13502-41C00
.COVER, DIAPHRAGM
$61.39¢30 694
1
#6
09493-20007
.JET, AIR (1.0)
$17.16¢8 579
1
#7
13411-12D00
.PLUNGER ASSY
$32.97¢16 485
1
#8
13417-22010
.SPRING
$3.91¢1 955
1
#9
13418-43410
.HOLDER, GUIDE
$7.92¢3 962
1
#10
13681-04010
.CAP
$5.40¢2 702
1
#11
13258-44B00
.GASKET, FLOAT CHAMBER
$10.73¢5 365
1
#12
09494-00884
.JET, NEEDLE (Y-5M)
$62.71¢31 355
1
#13
13331-07D00
.RING
$8.25¢4 123
1
#14
09491-28010
.JET,MAIN (140)
$13.74¢6 871
1
#15
13250-12EH0
.FLOAT/NEEDLE VALVE ASSY
$140.09¢70 047
1
#16
13374-46710
.O RING
$4.91¢2 455
1
#17
13374-35C00
.O RING, NEEDLE VALVE SEAT
$6.57¢3 283
1
#18
13683-32E00
.HOSE (6.5X10.5X275)
$15.04¢7 521
1
#19
02112-7516B
SCREW
$2.73¢1 363
1
#20
13331-12D00
.RING
$8.25¢4 123
1
#21
13394-31210
.CLIP NEEDLE
$5.23¢2 616
1
#22
13387-07D00
.RING
$6.14¢3 070
1
#23
13383-32E10
.NEEDLE, JET (6F23)
$22.91¢11 454
1
#24
13236-12C00
.FILTER
$11.66¢5 831
1
#25
13247-02340
SCREW, DRAIN
$5.46¢2 731
1
#26
09492-42010
.JET,PILOT (42.5)
$10.09¢5 043
1
#27
13295-29900
.O RING
$4.76¢2 380
1
#28
13291-29900
.WASHER
$2.15¢1 075
1
#29
13268-47070
.SPRING
$4.76¢2 380
1
#30
13279-47070
.SCREW, PILOT
$14.66¢7 331
1
#31
08310-00087
NUT
$2.20¢1 098
1
#32
13267-31D00
.ADJUSTER
$42.49¢21 246
1
#33
13615-43010
.WASHER
$4.02¢2 012
1
#34
13271-33C00
.SPRING
$8.80¢4 399
1
#35
13432-95210
.RING
$9.14¢4 571
1
#36
13267-31D10
.ADJUSTER
$22.97¢11 483
1
#37
13601-05148-XC0
.SCREW
$3.42¢1 708
1
#38
13278-02340
.O RING
$2.29¢1 144
1
#39
09355-45855-600
.HOSE (4.5X8.5X600)
$10.25¢5 123
1
#40
13281-05A00
.PLUG
$5.05¢2 524
1
