CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

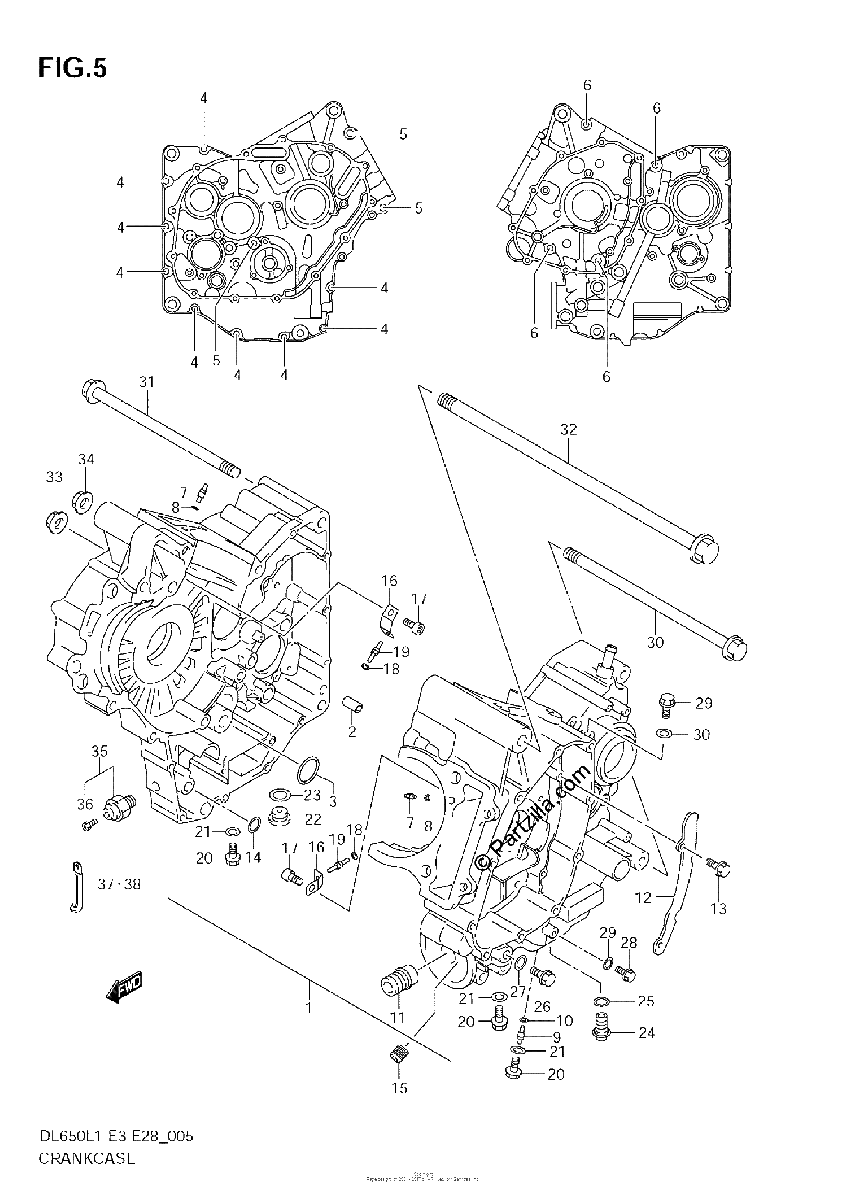

Diagrama de CRANKCASE

Repuestos

#1
11301-20883
CRANKCASE SET
No Disponible
1
#2
09206-11007
.PIN (8.4X11X20)
$2.93¢1 466
1
#3
09280-15007
O RING (D:2.4,ID:15.8)
$2.05¢1 023
1
#4
01547-0650A
.BOLT
$2.90¢1 449
1
#5
07120-0855A
.BOLT
$5.21¢2 605
1
#6
07120-0880A
.BOLT
$5.75¢2 875
1
#7
09493-28010
.JET AIR(14)
$20.01¢10 005
1
#8
09280-04004
O RING (D:1.2,ID:4)
$2.04¢1 018
1
#9
09493-28010
.JET AIR(14)
$20.01¢10 005
1
#10
09280-04004
O RING (D:1.2,ID:4)
$2.04¢1 018
1
#11
16591-06B01
.UNION, OIL FILTER STAND
$7.73¢3 864
1
#12
11323-19F00
PLATE, OIL SEPARATOR
No Disponible
1
#13
01547-0612A
BOLT
$2.42¢1 208
1
#14
09280-12009
O RING (D:1.9,ID:12.6)
$3.44¢1 719
1
#15
11329-17G00
JET, OIL GALLERY
No Disponible
1
#16
16438-19F00
PLATE, PISTON COOLING JET
No Disponible
1
#17
09106-06075
BOLT (6X12)
$2.99¢1 495
1
#18
09280-04004
O RING (D:1.2,ID:4)
$2.04¢1 018
1
#19
09493-26007
JET
No Disponible
1
#20
01550-0812A
BOLT | FRONT
$2.77¢1 386
1
#21
09168-08016
.GASKET (8.2X14X1)
$1.97¢983
1
#22
09248-16012
.PLUG (16X8)
$5.03¢2 513
1
#23
09168-16002
GASKET (16X22X2)
$2.27¢1 133
1
#24
09247-12011
PLUG (12X20) | OIL DRAIN
$5.03¢2 513
1
#25
09168-12002
GASKET (12.1X16.2X3.7)
$1.90¢949
1
#26
09247-12006
PLUG (12X10)
$3.36¢1 679
1
#27
09168-12017
GASKET (12X17X1)
$2.36¢1 179
1
#28
01547-0610A
BOLT
$1.63¢816
1
#29
09168-06023
GASKET (5.8X13X1.2)
$2.42¢1 208
1
#30
09103-10347
BOLT (10X275)
$26.36¢13 179
1
#31
09103-10205
BOLT (10X225)
$23.57¢11 788
1
#32
09103-12054
BOLT (12X310)
$23.93¢11 966
1
#33
08319-3110A
NUT
$3.27¢1 633
1
#34
09159-12054
NUT
$10.56¢5 278
1
#35
37820-33D10
SWITCH ASSY, OIL PRESSURE
$30.34¢15 168
1
#36
37822-33D00
.BOLT
$5.40¢2 702
1
#37
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#38
09404-06434
CLAMP (L:80 T:1.0) | SHIELD
$2.10¢1 052
1
