WIRING HARNESS DL650A L1 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

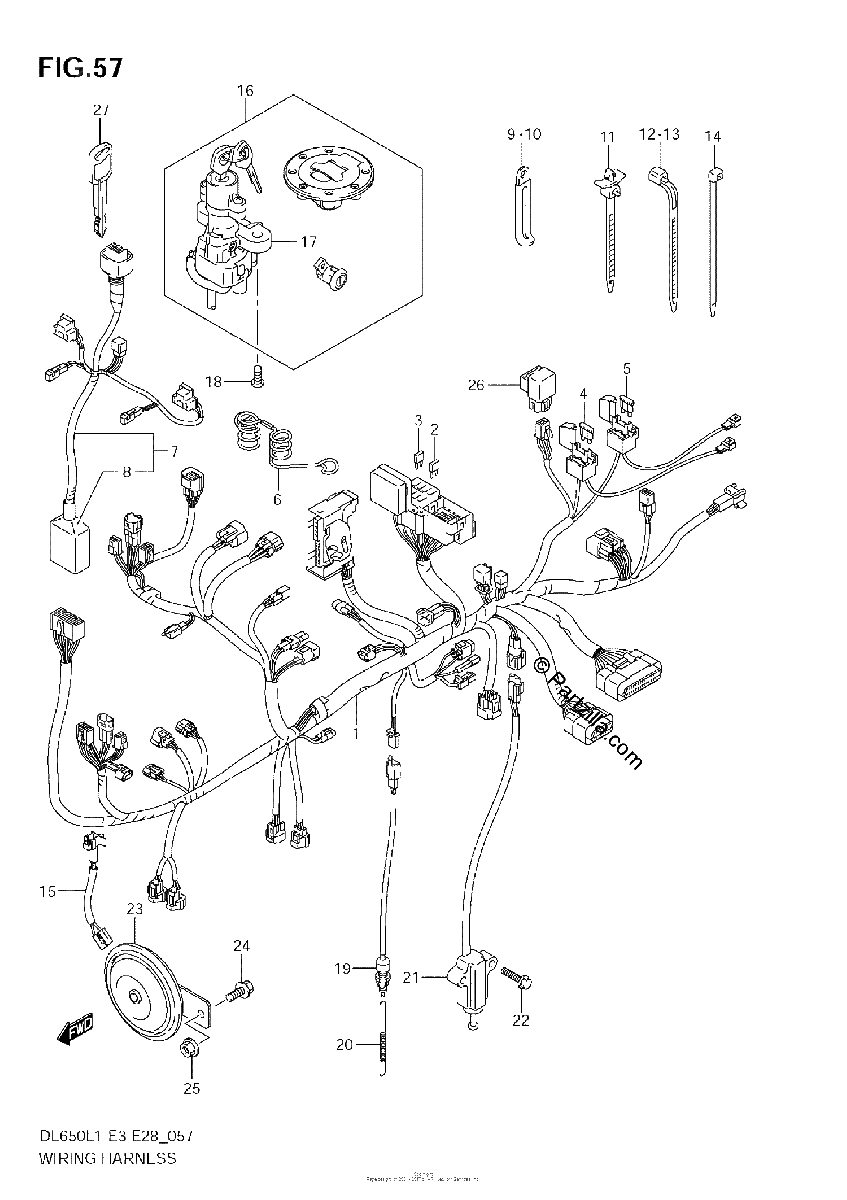

Diagrama de WIRING HARNESS DL650A L1 E28

Repuestos

#1
36610-27GH1
HARNESS, WIRING, NO.1
No Disponible
1
#2
09481-10501
.FUSE (10A)
$2.48¢1 242
1
#3
09481-15501
.FUSE (15A)
$2.48¢1 242
1
#4
09481-40101
FUSE (40A) | FOR ABS MOTOR
$11.29¢5 647
1
#5
09481-25103
.FUSE (25A)
No Disponible
1
#6
36619-06G01
GUIDE, WIRING HARNESS
$24.30¢12 150
1
#7
36620-27G80
HARNESS, WIRING, NO.2
No Disponible
1
#8
36618-18G10
.COVER, SPEEDOMETER
No Disponible
1
#9
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#10
09404-06434
CLAMP (L:80 T:1.0) | SHIELD
$2.10¢1 052
1
#11
09407-17402
CLAMP, WATER HOSE
$4.75¢2 375
1
#12
09407-11401
CLAMP (L:95)
$3.19¢1 593
1
#13
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#14
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#15
36852-06G00
WIRE, HORN LEAD
$21.65¢10 827
1
#16
37000-27860
LOCK SET
$515.28¢257 640
1
#17
37100-27G00
LOCK ASSY, STEERING
$239.72¢119 859
1
#18
09139-08016
BOLT (8X20)
$3.65¢1 823
1
#19
37740-31D00
SWITCH ASSY, STOP
$31.85¢15 927
1
#20
09443-06012
SPRING
$3.47¢1 737
1
#21
37840-06G00
SWITCH ASSY, SIDE STAND
$74.96¢37 479
1
#22
01550-0616B
BOLT
$2.93¢1 466
1
#23
38500-27G00
HORN ASSY
No Disponible
1
#24
01550-0812B
BOLT
$3.27¢1 633
1
#25
08316-1008B
NUT
$3.17¢1 587
1
#26
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#27
37146-33E00
KEY, BLANK
$23.28¢11 638
1
