WIRING HARNESS DL650A L1 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

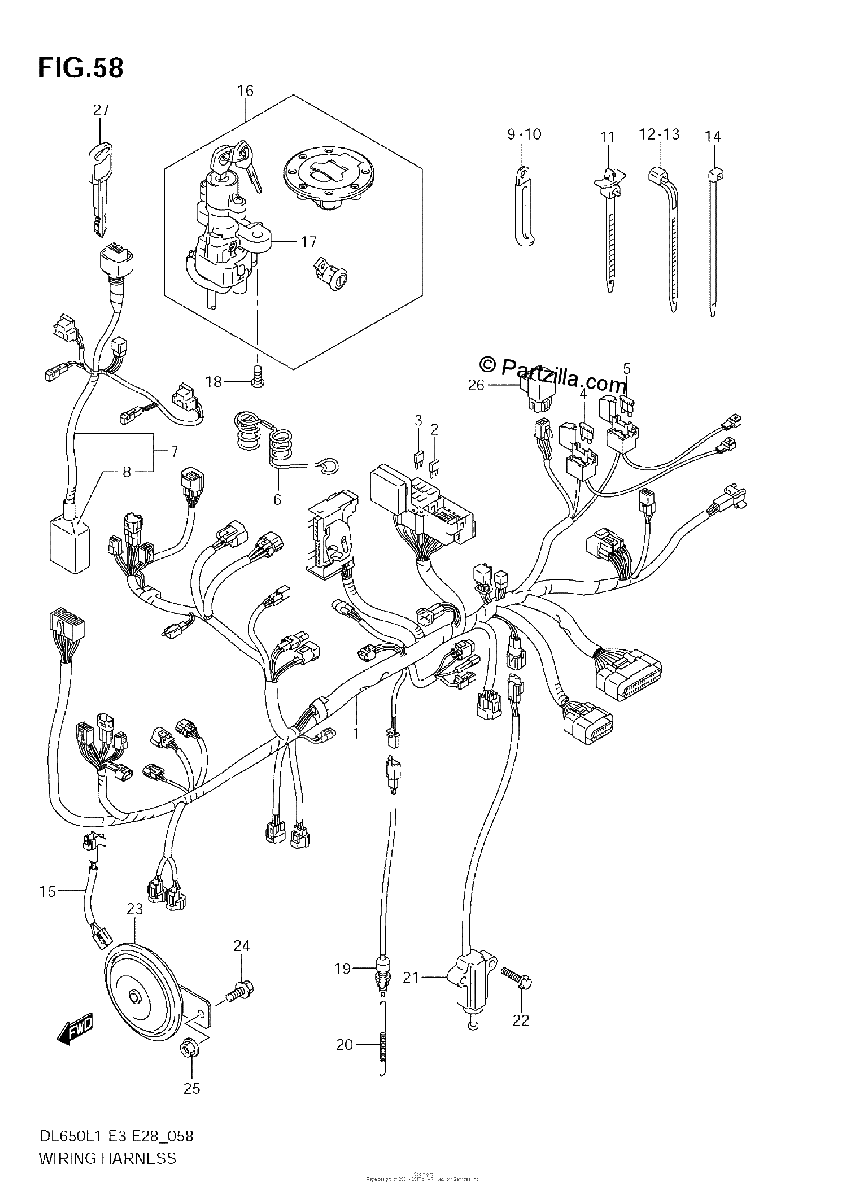

Diagrama de WIRING HARNESS DL650A L1 E33

Repuestos

#1
36610-27GH1
HARNESS, WIRING, NO.1
No Disponible
1
#2
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#3
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#4
09481-40101
FUSE (40A) | FOR ABS MOTOR
$12.28¢6 138
1
#5
09481-25103
.FUSE (25A)
No Disponible
1
#6
36619-06G01
GUIDE, WIRING HARNESS
$26.41¢13 206
1
#7
36620-27G80
HARNESS, WIRING, NO.2
No Disponible
1
#8
36618-18G10
.COVER, SPEEDOMETER
No Disponible
1
#9
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#10
09404-06434
CLAMP (L:80 T:1.0) | SHIELD
$2.29¢1 144
1
#11
09407-17402
CLAMP, WATER HOSE
$5.16¢2 581
1
#12
09407-11401
CLAMP (L:95)
$3.46¢1 731
1
#13
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#14
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#15
36852-06G00
WIRE, HORN LEAD
$23.54¢11 769
1
#16
37000-27870
LOCK SET
$601.91¢300 956
1
#17
37100-27G00
LOCK ASSY, STEERING
$260.56¢130 281
1
#18
09139-08016
BOLT (8X20)
$3.96¢1 981
1
#19
37740-31D00
SWITCH ASSY, STOP
$34.63¢17 313
1
#20
09443-06012
SPRING
$3.77¢1 888
1
#21
37840-06G00
SWITCH ASSY, SIDE STAND
$81.48¢40 738
1
#22
01550-0616B
BOLT
$3.19¢1 594
1
#23
38500-27G00
HORN ASSY
No Disponible
1
#24
01550-0812B
BOLT
$3.55¢1 775
1
#25
08316-1008B
NUT
$3.45¢1 725
1
#26
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#27
37146-33E00
KEY, BLANK
$25.30¢12 650
1
