TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

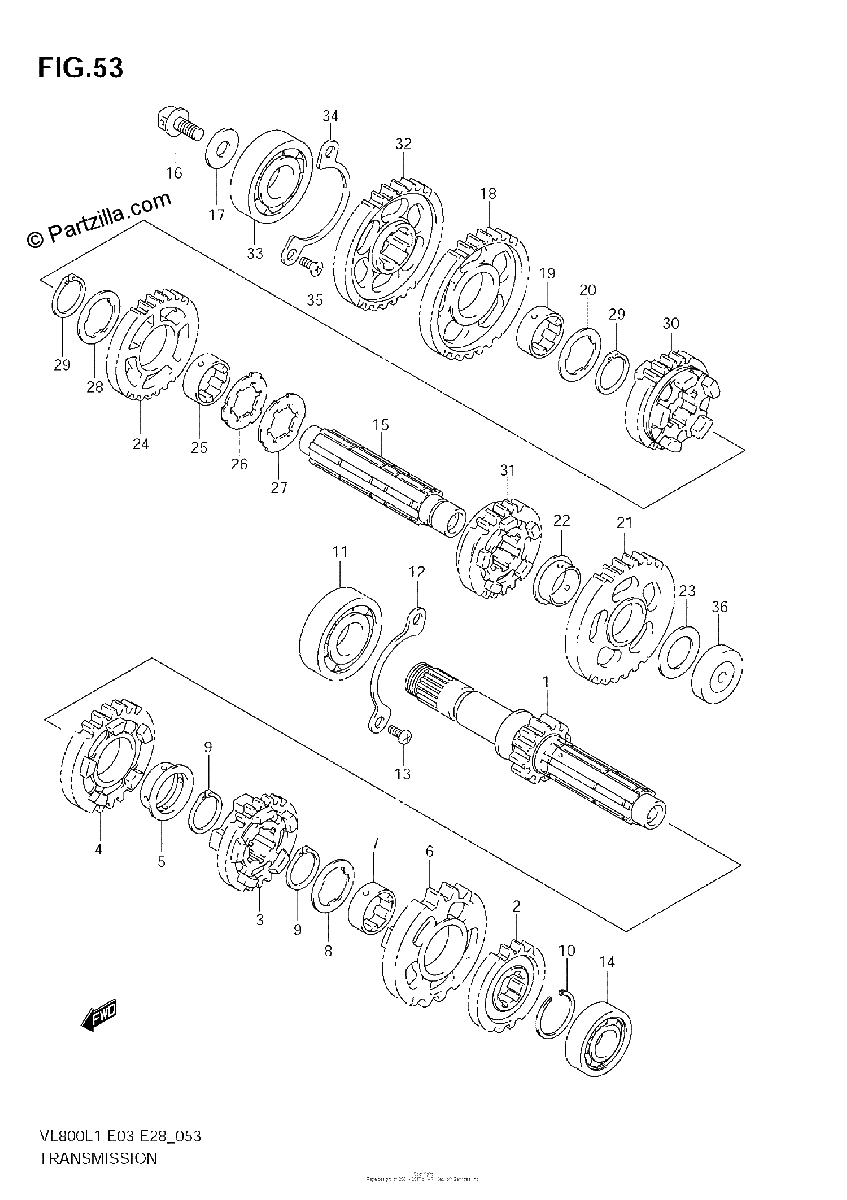

Diagrama de TRANSMISSION

Repuestos

#1
24120-41F00
SHAFT, COUNTER (NT:13)
No Disponible
1
#2
24221-38A01
GEAR, 2ND DRIVE (NT:19)
No Disponible
1
#3
24231-41F00
GEAR, 3RD DRIVE (NT:22)
No Disponible
1
#4
24241-41F00
GEAR, 4TH DRIVE (NT:25)
No Disponible
1
#5
24322-19F00
BUSH, 4TH
$32.13¢16 063
1
#6
24251-41F00
GEAR, 5TH DRIVE (NT:27)
No Disponible
1
#7
24252-38A10
BUSH, 5TH
No Disponible
1
#8
09167-25016
LOCK WASHER
$4.88¢2 438
1
#9
09380-25003
SNAP RING
$3.65¢1 825
1
#10
09380-25014
CIRCLIP
No Disponible
1
#11
09262-25080
BEARING (25X62X17) | RH
$50.88¢25 438
1
#12
24741-38A00
RETAINER
No Disponible
1
#13
09125-06110
SCREW (6X12)
$2.78¢1 388
1
#14
09262-20139
BEARING (20X47X14) | LH
$59.02¢29 513
1
#15
24131-38A03
DRIVE SHAFT
No Disponible
1
#16
24135-38A02
NOZZLE
$12.38¢6 188
1
#17
08211-10305
WASHER
$5.59¢2 794
1
#18
24311-41F00
GEAR, 1ST DRIVEN (NT:32)
No Disponible
1
#19
24332-07A00
BUSH
No Disponible
1
#20
09167-28001
LOCK WASHER
$6.04¢3 019
1
#21
24321-41F00
GEAR, 2ND DRIVEN (NT:31)
No Disponible
1
#22
09301-22002
BUSH
No Disponible
1
#23
09181-20251
SHIM (20X34X1)
$3.61¢1 806
1
#24
24331-41F00
GEAR, 3RD DRIVEN (NT:27)
No Disponible
1
#25
24332-07A00
BUSH
No Disponible
1
#26
09169-28001
WASHER | RH
$5.04¢2 519
1
#27
09167-28002
LOCK WASHER | LH
$6.25¢3 125
1
#28
09167-28001
LOCK WASHER
$6.04¢3 019
1
#29
08331-31289
CIRCLIP
$2.88¢1 438
1
#30
24341-41F00
GEAR, 4TH DRIVEN (NT:25)
No Disponible
1
#31
24351-41F00
GEAR, 5TH DRIVEN (NT:22)
No Disponible
1
#32
24621-38A00
GEAR, REDUCTION DRIVE (NT:30)
No Disponible
1
#33
09262-20073
.BEARING (20X52X15)
$27.36¢13 681
1
#34
24751-38A00
RETAINER
No Disponible
1
#35
09126-06011
SCREW (6X12)
$2.63¢1 313
1
#36
09262-20080
BEARING (20X52X15) | LH
$50.88¢25 438
1
