FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

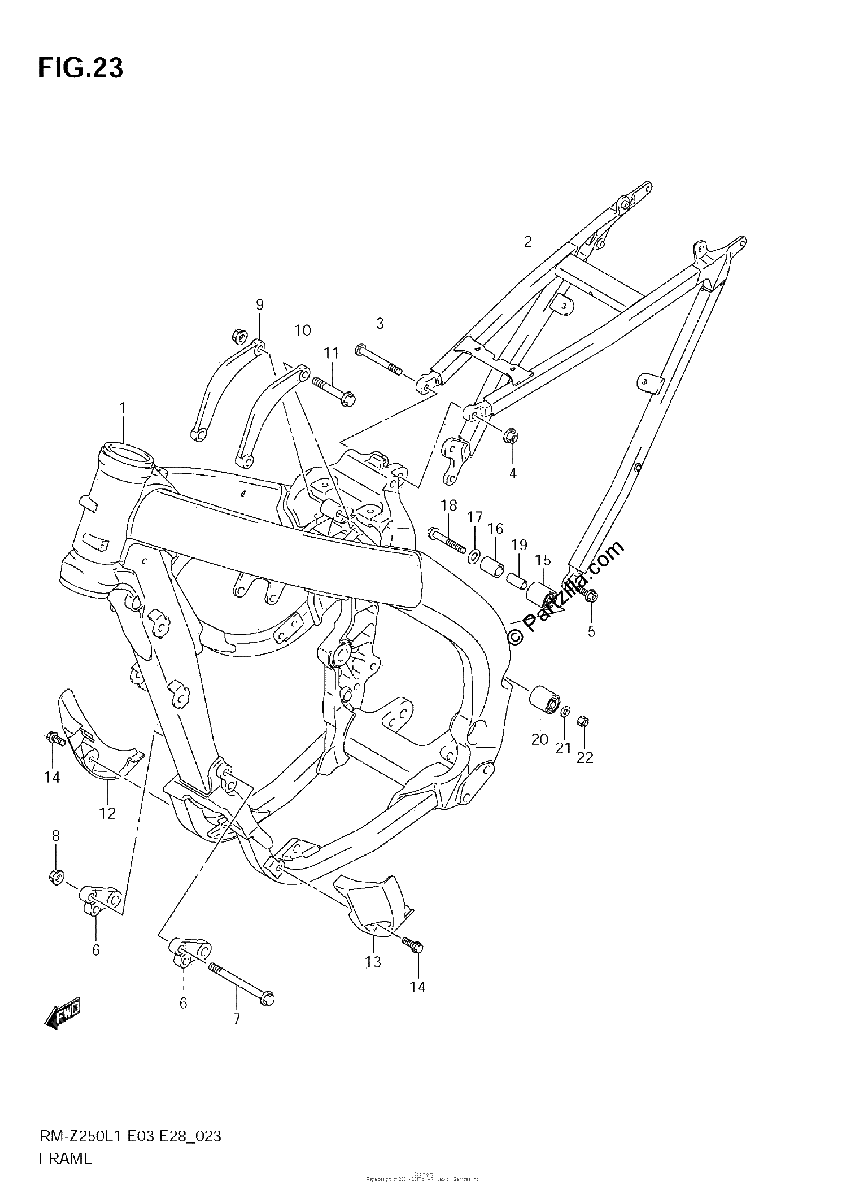

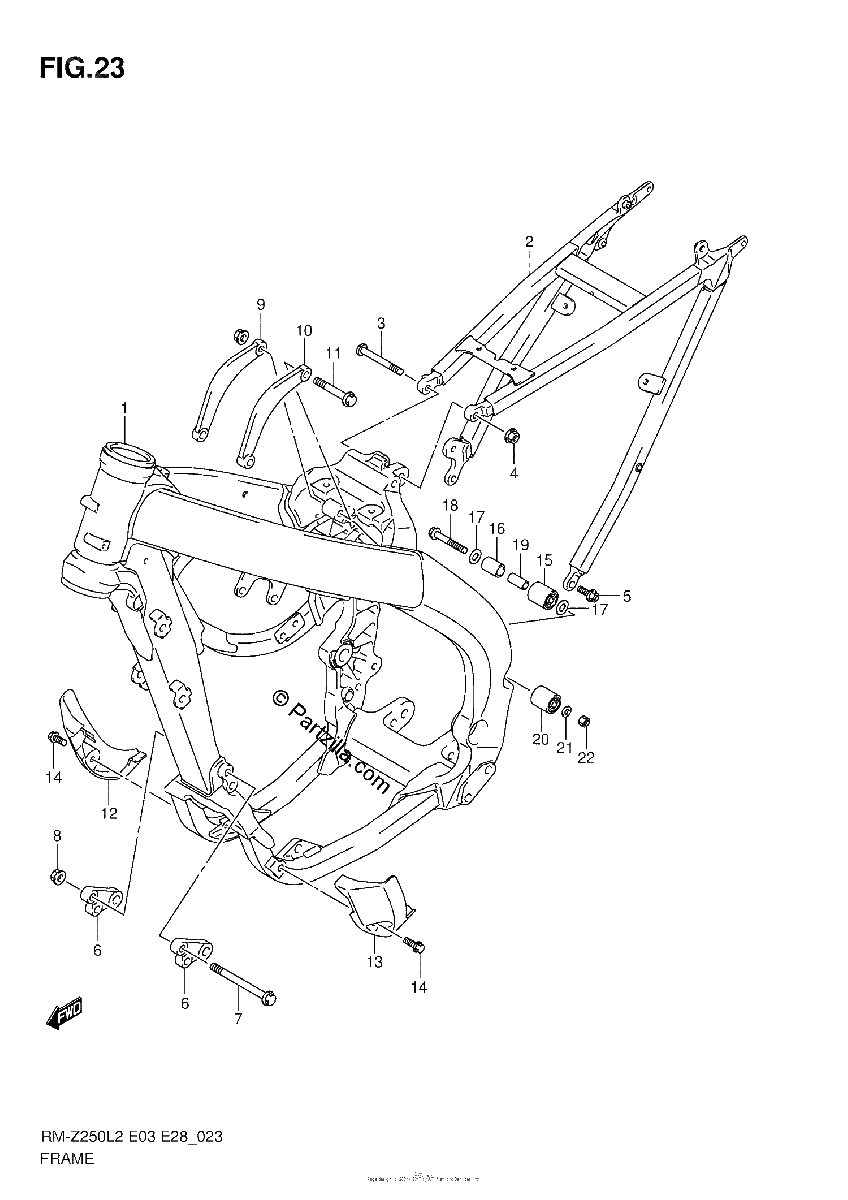

Diagrama de FRAME

Repuestos

#1
41100-49H10
FRAME
No Disponible
1
#2
41200-49H10
RAIL, SEAT
No Disponible
1
#3
41311-28H20
BOLT, SEAT RAIL UPPER
$25.79¢12 894
1
#4
09159-08146
NUT
$9.75¢4 875
1
#5
09103-08426
BOLT (8X20)
$5.49¢2 744
1
#6
41991-10H01
BRACKET, ENGINE MOUNT FRONT
No Disponible
1
#7
09103-08433
BOLT (8X95)
$5.16¢2 581
1
#8
09159-08146
NUT
$9.75¢4 875
1
#9
41994-49H00
BRACKET, MOUNT UPPER RH
No Disponible
1
#10
41995-49H00
BRACKET, MOUNT UPPER LH
No Disponible
1
#11
09103-08339
BOLT (8X55)
$4.16¢2 081
1
#12
42520-10H02
PROTECTOR, FRONT RH
$41.22¢20 612
1
#13
42530-49H00
PROTECTOR, FRONT LH
$36.78¢18 388
1
#14
09116-06200
BOLT (6X16)
$4.88¢2 438
1
#15
43911-28H00
ROLLER, CHAIN UPPER
$13.91¢6 956
1
#16
43912-28H00
COLLAR, CHAIN ROLLER
No Disponible
1
#17
09160-08081
WASHER (8.5X23X1.5)
$3.20¢1 600
1
#18
09103-08207
BOLT (8X45)
$3.26¢1 631
1
#19
09180-08214
SPACER (8.6X12.2X25.5)
$6.79¢3 394
1
#20
43910-35G00
ROLLER, CHAIN LOWER
$88.00¢44 000
1
#21
09181-08111
SHIM (8X12X1)
$2.54¢1 269
1
#22
08319-2108A
NUT
$2.78¢1 388
1
