FRAME LS650L1 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

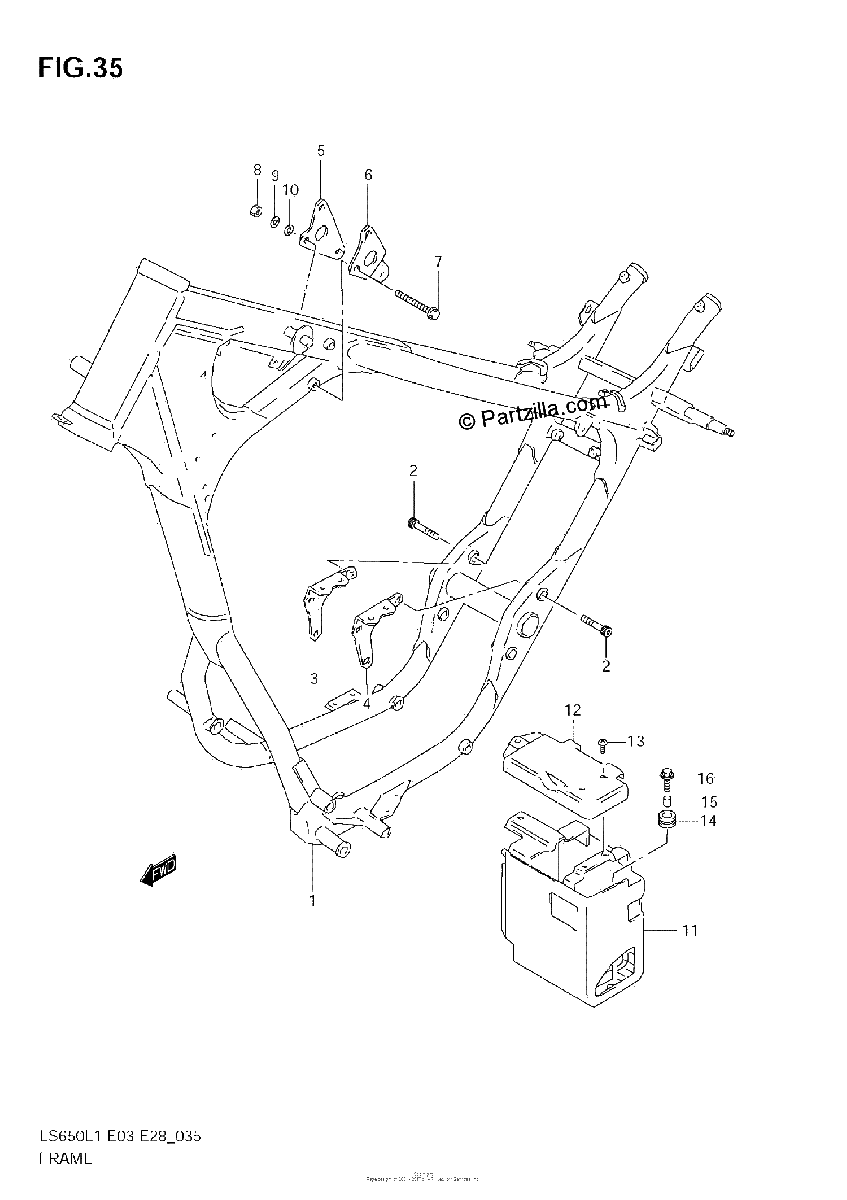

Diagrama de FRAME LS650L1 E28

Repuestos

#1
41100-24B01-019
FRAME (BLACK)
No Disponible
1
#2
09106-08074
BOLT (8X40)
$4.59¢2 294
1
#3
41970-24B00-019
PLATE, ENGINE MOUNTING NO.4
No Disponible
1
#4
41980-24B00-019
PLATE, ENGINE MOUNTING NO.4
No Disponible
1
#5
41991-24B00-019
PLATE, ENGINE MOUNTING NO.5
No Disponible
1
#6
41992-24B00-019
PLATE, ENGINE MOUNTING NO.5
No Disponible
1
#7
09103-08279
BOLT (8X72)
No Disponible
1
#8
08319-2108A
NUT
$2.78¢1 388
1
#9
08321-0108B
LOCK WASHER
No Disponible
1
#10
08322-0108B
WASHER
$3.09¢1 544
1
#11
41540-24B01
HOLDER, BATTERY
$135.56¢67 781
1
#12
41576-24B01
COVER, BATTERY
$48.84¢24 419
1
#13
02142-04107
SCREW
$1.70¢850
1
#14
09320-08021
CUSHION | RH
$2.21¢1 106
1
#15
09180-06260
SPACER (6.5X9X7.2)
$4.01¢2 006
1
#16
09116-06010
BOLT (6X20)
$2.74¢1 369
1
