THROTTLE BODY HOSE JOINT GSX R1000L6 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

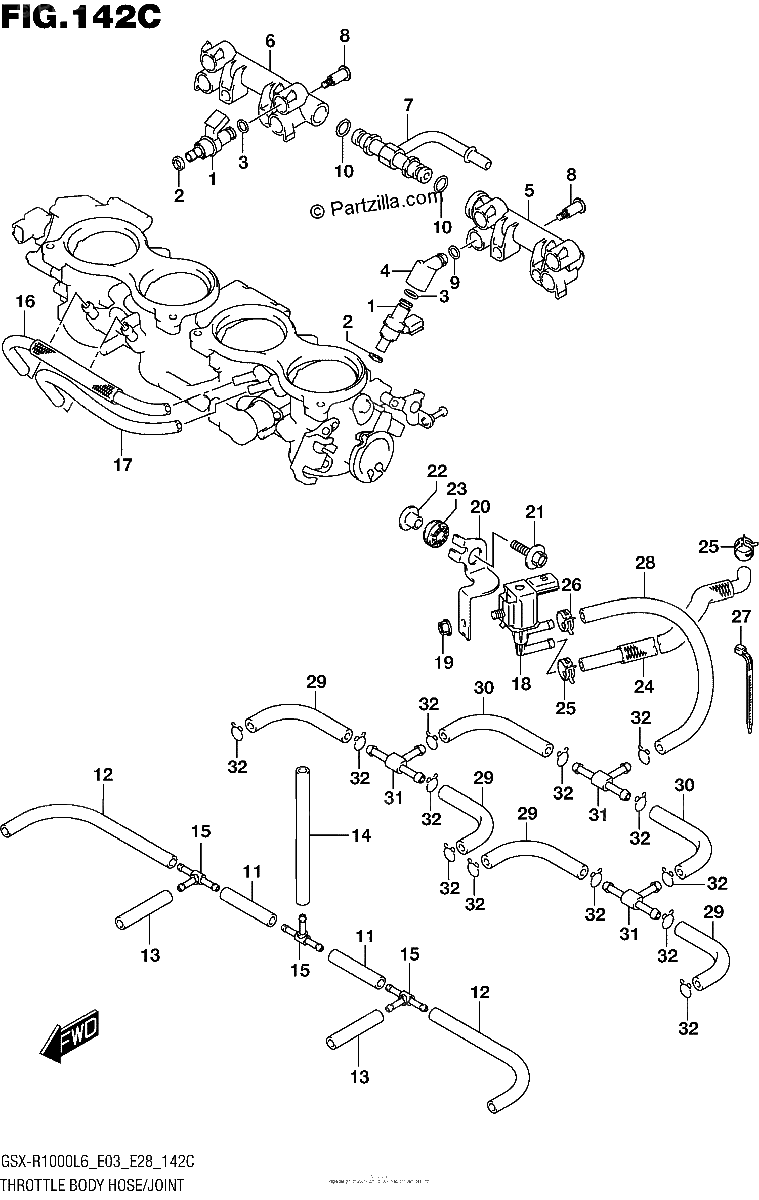

Diagrama de THROTTLE BODY HOSE JOINT GSX R1000L6 E33

Repuestos

#1
15710-21H10
INJECTOR ASSY
$273.78¢136 888
1
#2
15722-21H00
O RING
$13.41¢6 706
1
#3
15721-21H00
O RING
$10.82¢5 413
1
#4
13473-21H00
PIPE, FUEL
$24.41¢12 206
1
#5
13474-47H00
PIPE, FUEL
No Disponible
1
#6
13474-47H10
PIPE, FUEL
No Disponible
1
#7
13473-15H10
JOINT
No Disponible
1
#8
13601-35F00
SCREW
$8.94¢4 469
1
#9
15721-24F00
O RING
$10.82¢5 413
1
#10
15721-10G00
O RING
$10.82¢5 413
1
#11
13684-47H20
HOSE
$11.47¢5 738
1
#12
13685-47H20
HOSE
$12.71¢6 356
1
#13
13686-47H20
HOSE
$11.21¢5 606
1
#14
13687-47H20
HOSE
$12.71¢6 356
1
#15
13471-24F30
T JOINT
$22.25¢11 125
1
#16
13680-21H10
TUBE
$23.66¢11 831
1
#17
13698-21H00
TUBE
$12.40¢6 200
1
#18
18117-52G10
VALVE, CANISTER PURGE
$202.19¢101 094
1
#19
08316-1006A
NUT
$2.85¢1 425
1
#20
13165-47H00
BRACKET
No Disponible
1
#21
09116-06171
BOLT (6X30)
$4.06¢2 031
1
#22
09180-06319
SPACER (6.5X10X11.6) | RH
$4.59¢2 294
1
#23
09320-10055
CUSHION
$5.38¢2 688
1
#24
13680-47H00
HOSE
No Disponible
1
#25
09401-11413
CLIP
$2.92¢1 463
1
#26
09401-10411
CLIP
$3.66¢1 831
1
#27
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#28
13683-47H20
HOSE
No Disponible
1
#29
13683-21H10
HOSE
No Disponible
1
#30
13683-21H20
HOSE
No Disponible
1
#31
13685-36E50
T JOINT
No Disponible
1
#32
13693-24F00
.CLIP
$4.34¢2 169
1
