ELECTRICAL VL800L6 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

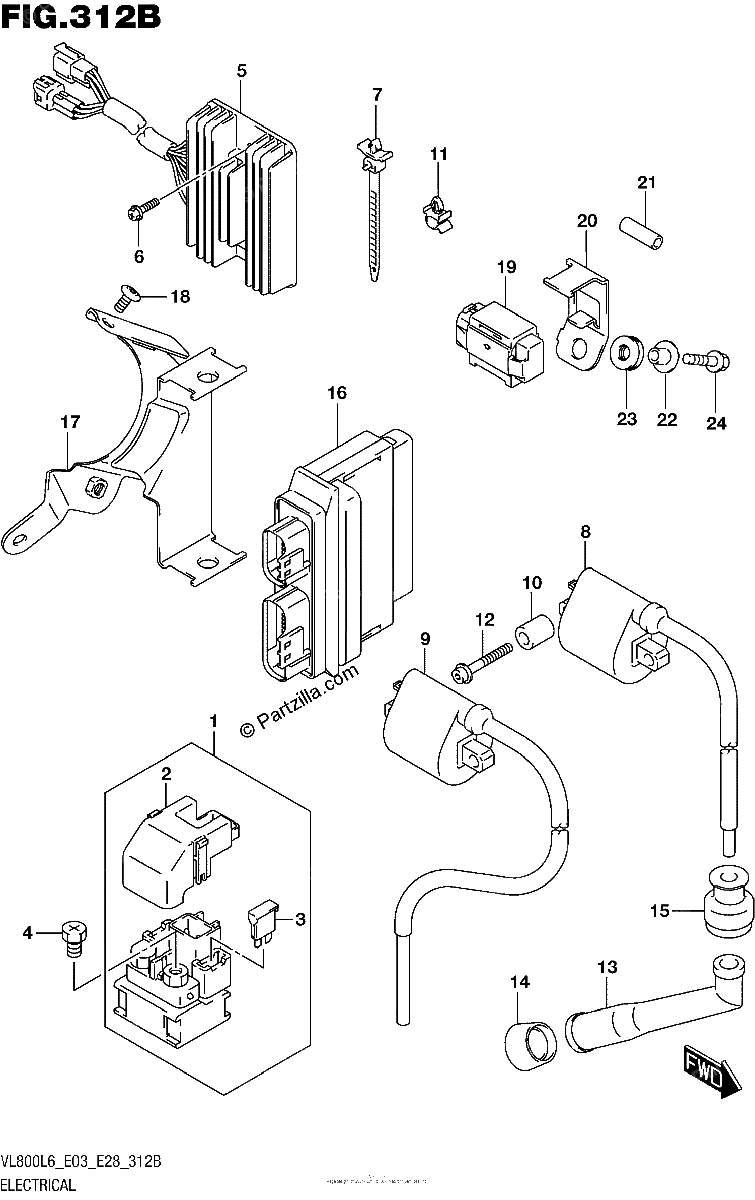

Diagrama de ELECTRICAL VL800L6 E28

Repuestos

#1
31800-21E20
RELAY ASSY, STARTING MOTOR
$80.26¢40 131
1
#2
31861-47E00
.COVER
$21.81¢10 906
1
#3
09481-30101
.FUSE (30A)
$2.97¢1 487
1
#4
09128-06013
SCREW (6X8)
$1.63¢813
1
#5
32800-47H00
RECTIFIER ASSY
$313.79¢156 894
1
#6
02162-0620B
BOLT
$2.85¢1 425
1
#7
09407-11402
CLAMP (L:90)
$2.36¢1 181
1
#8
33410-17G00
COIL ASSY, IGNITION
$115.81¢57 906
1
#9
33420-41F10
COIL ASSY, IGNITION FRONT
$116.69¢58 344
1
#10
09180-06195
SPACER (6.4X10X18)
$3.43¢1 713
1
#11
09403-07308
CLAMP
$2.71¢1 356
1
#12
09106-05033
BOLT (5X35)
No Disponible
1
#13
33510-11410
CAP ASSY, SPARK PLUG (CENTER)
$30.95¢15 475
1
#14
33541-47D00
SEAL, SPARK PLUG
$9.32¢4 663
1
#15
33542-38B00
SEAL, HIGH TENSION CORD
$5.17¢2 588
1
#16
32920-39GH0
CONTROL UNIT, FI
No Disponible
1
#17
44880-43H00
BRACKET, CANISTER
No Disponible
1
#18
09139-06108
SCREW (6X12)
No Disponible
1
#19
33960-06G10
SENSOR ASSY, FUEL CUT
$107.21¢53 606
1
#20
33961-41F00
BRACKET, FUEL CUT SENSOR
No Disponible
1
#21
44420-44AR0
HOSE,5X8.2X600 | L:600-260
No Disponible
1
#22
09180-06325
SPACER (6.2X8.4X6.9)
$4.51¢2 256
1
#23
09320-06017
CUSHION
$3.21¢1 606
1
#24
01547-0616A
BOLT
$2.63¢1 313
1
