ELECTRICAL GSX R750L6 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

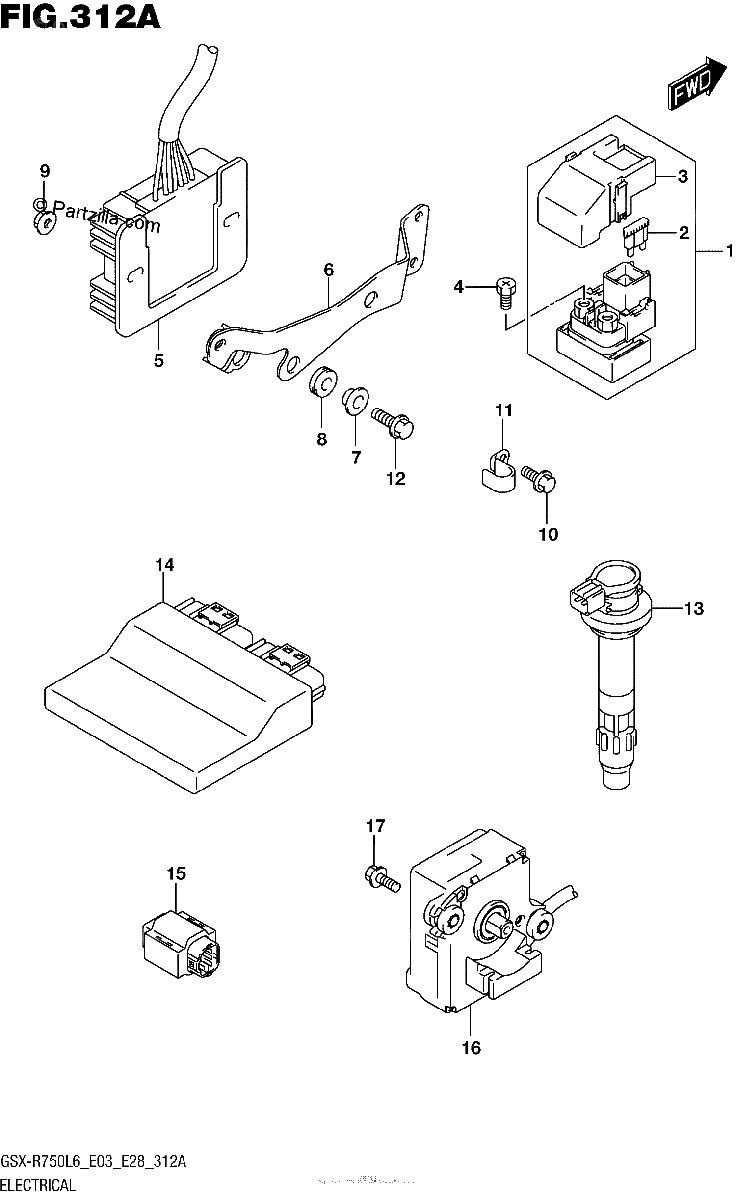

Diagrama de ELECTRICAL GSX R750L6 E03

Repuestos

#1
31800-06G00
RELAY ASSY, STARTING MOTOR
$80.26¢40 131
1
#2
09481-30101
.FUSE (30A)
$2.97¢1 487
1
#3
31861-47E00
.COVER
$21.81¢10 906
1
#4
09128-06013
SCREW (6X8)
$1.63¢813
1
#5
32800-47H00
RECTIFIER ASSY
$313.79¢156 894
1
#6
32830-14J00
BRACKET, RECTIFIER
$23.10¢11 550
1
#7
09180-06325
SPACER (6.2X8.4X6.9)
$4.51¢2 256
1
#8
09320-08066
CUSHION
$9.69¢4 844
1
#9
09116-06182
BOLT (6X20)
$2.95¢1 475
1
#10
01550-0616A
BOLT
$2.56¢1 281
1
#11
09404-06434
CLAMP (L:80 T:1.0) | SHIELD
$2.29¢1 144
1
#12
08316-1006A
NUT
$2.85¢1 425
1
#13
33410-38H00
COIL ASSY, IGNITION
$235.38¢117 688
1
#14
32920-15J80
CONTROL UNIT, FI
$1929.50¢964 750
1
#15
33960-27G00
SENSOR ASSY, FUEL CUT
$148.34¢74 169
1
#16
33970-47H01
ACTUATOR, EXHAUST CONTROL
$565.28¢282 638
1
#17
09116-06148
BOLT (6X32.5)
$3.77¢1 888
1
