WIRING HARNESS GSX S1000FAL6 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

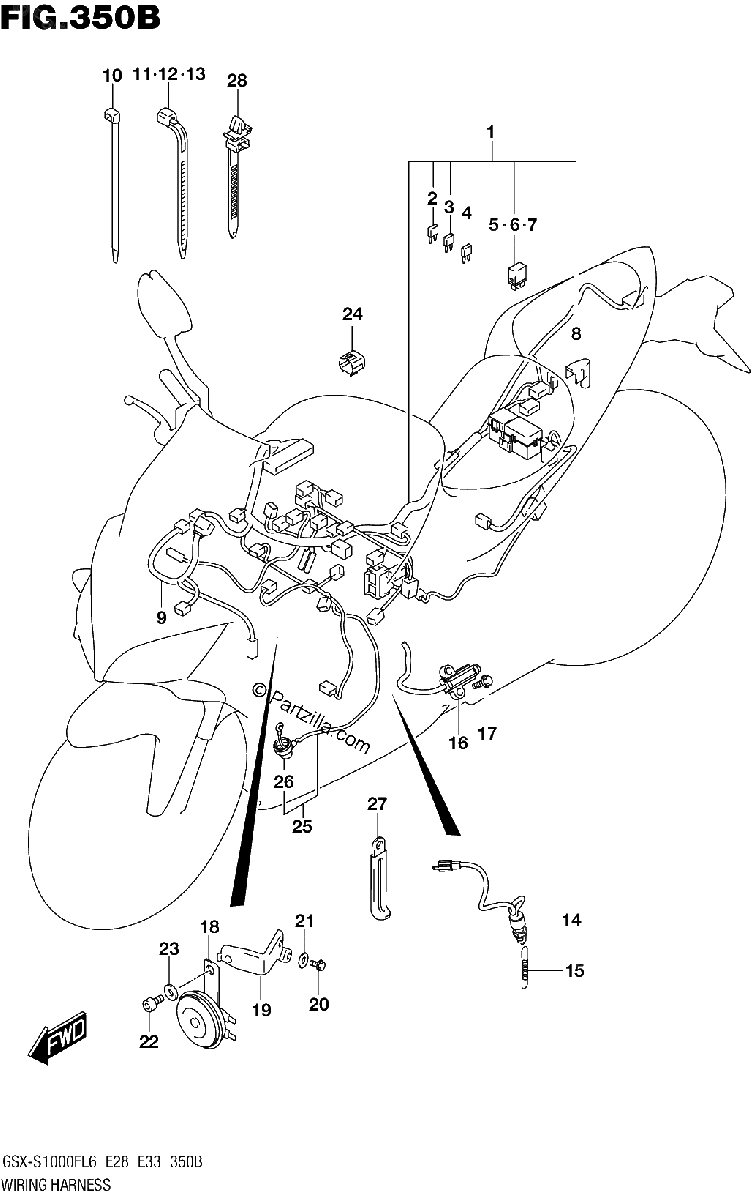

Diagrama de WIRING HARNESS GSX S1000FAL6 E28

Repuestos

#1
36610-04KH0
HARNESS, WIRING
No Disponible
1
#2
09481-10504
.FUSE (10A)
$2.66¢1 331
1
#3
09481-15504
.FUSE (15A)
$3.10¢1 550
1
#4
09481-20504
.FUSE (20A)
$2.52¢1 263
1
#5
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#6
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#7
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#8
33624-04K00
CAP, BATTERY PLUS TERMINAL
$10.96¢5 481
1
#9
36620-04K00
HARNESS, WIRING NO.2
$172.03¢86 013
1
#10
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#11
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#12
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#13
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#14
37740-31D00
SWITCH ASSY, STOP
$34.63¢17 313
1
#15
09443-06054
SPRING
$5.04¢2 519
1
#16
37840-35F00
SWITCH ASSY, SIDE STAND
$76.47¢38 238
1
#17
01550-0620A
BOLT
$2.56¢1 281
1
#18
38500-48G20
HORN ASSY
$74.35¢37 175
1
#19
38590-04K10
PLATE, HORN
$18.06¢9 031
1
#20
01500-0616A
BOLT
$2.30¢1 150
1
#21
09160-06109
WASHER (6.5X18X1.6)
$1.50¢750
1
#22
07130-0812A
BOLT
$4.88¢2 438
1
#23
09160-08127
WASHER
$2.78¢1 388
1
#24
36654-06J20
CAP, TS
No Disponible
1
#25
36851-44G01
WIRE, OIL PRESSURE SWITCH LEA
$23.59¢11 794
1
#26
36618-31J00
.CAP, OIL PRESSURE SWITCH
No Disponible
1
#27
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#28
09407-11402
CLAMP (L:90)
$2.36¢1 181
1
