ELECTRICAL GSF1250SAL6 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

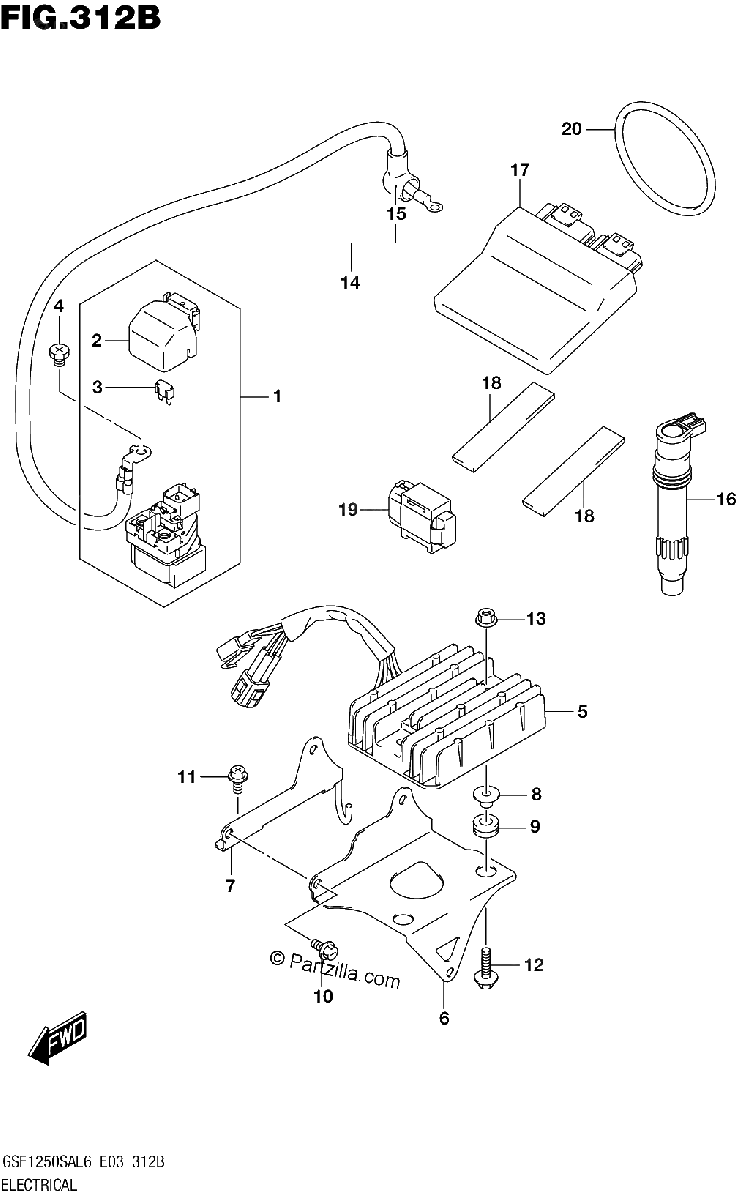

Diagrama de ELECTRICAL GSF1250SAL6 E33

Repuestos

#1
31800-38G10
RELAY ASSY, STARTING MOTOR
$116.02¢58 012
1
#2
31861-38G00
.COVER
$6.60¢3 300
1
#3
09481-30501
.FUSE (30A)
$3.05¢1 525
1
#4
09128-06013
SCREW (6X8)
$1.63¢813
1
#5
32800-47H00
RECTIFIER ASSY
$313.79¢156 894
1
#6
32830-18H10
BRACKET, RECTIFIER NO.1
No Disponible
1
#7
32830-18H20
BRACKET, RECTIFIER NO.2
No Disponible
1
#8
09180-06325
SPACER (6.2X8.4X6.9)
$4.51¢2 256
1
#9
09320-08066
CUSHION
$9.69¢4 844
1
#10
01547-0612A
BOLT
$2.63¢1 313
1
#11
01547-0612A
BOLT
$2.63¢1 313
1
#12
09116-06182
BOLT (6X20)
$2.95¢1 475
1
#13
08316-1006B
NUT
$3.25¢1 625
1
#14
33810-18H00
WIRE, STARTER MOTOR LEAD
No Disponible
1
#15
33624-18H10
.CAP, STARTER MOTOR
$13.38¢6 688
1
#16
33410-47H00
COIL ASSY, IGNITION
$185.16¢92 581
1
#17
32920-18H21
CONTROL UNIT, FI
No Disponible
1
#18
33652-38A10
CUSHION, FI (20X90X2)
$6.74¢3 369
1
#19
33960-06G10
SENSOR ASSY, FUEL CUT
$107.21¢53 606
1
#20
09280-70004
O RING (D:3.53,ID:69.44)
$4.59¢2 294
1
