FRAME DL650AL6 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

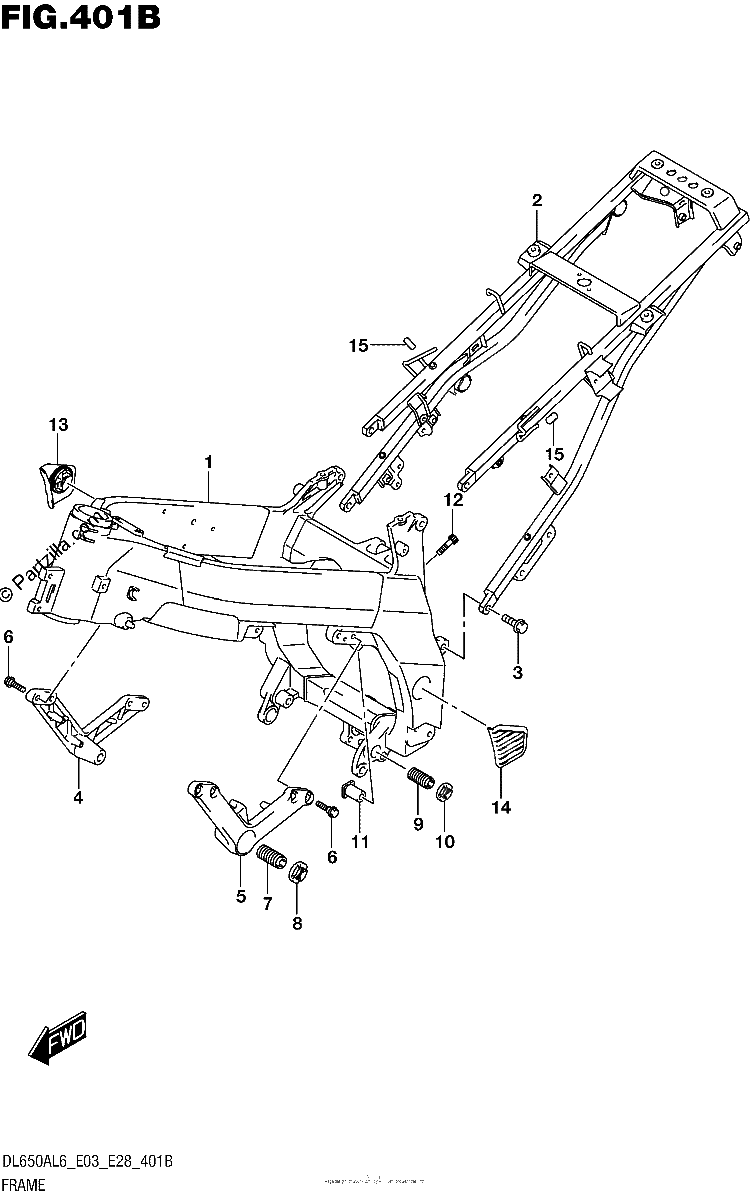

Diagrama de FRAME DL650AL6 E33

Repuestos

#1
41100-27G50-YAP
FRAME (BLACK)
$5931.84¢2 965 919
1
#2
41200-11J02
RAIL,SEAT
No Disponible
1
#3
09103-10379
BOLT (10X30)
$5.46¢2 731
1
#4
41911-06G90-YAP
BRACKET, MOUNT RH (BLACK)
$739.88¢369 938
1
#5
41912-06G90-YAP
BRACKET, MOUNT LH (BLACK)
$739.88¢369 938
1
#6
09106-08193
BOLT (8X30)
$3.61¢1 805
1
#7
41923-16G00
BOLT, ADJUSTER CENTER
$38.85¢19 424
1
#8
41922-19F20
NUT, ADJUSTER CENTER
$23.48¢11 742
1
#9
41921-16G00
BOLT, ADJUSTER LOWER
$29.15¢14 576
1
#10
41922-33E20
NUT, ADJUSTER LOWER
No Disponible
1
#11
41941-19F01
SPACER, ADJUSTER UPPER
$50.08¢25 041
1
#12
09106-08168
BOLT (8X38)
$4.75¢2 375
1
#13
43585-27G10
COVER, PIVOT RH
$29.32¢14 663
1
#14
43595-27G00
COVER, PIVOT LH
$21.91¢10 954
1
#15
09251-04003
CAP
$3.97¢1 984
1
