WIRING HARNESS DL650AL6 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

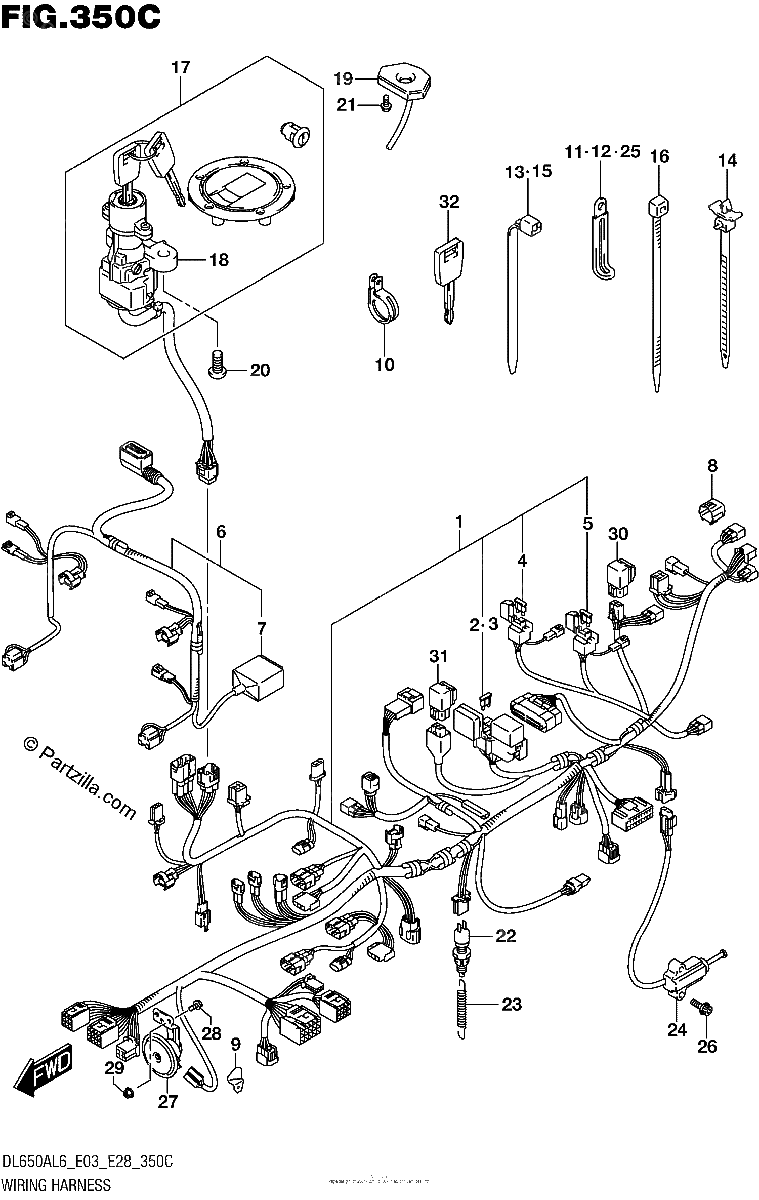

Diagrama de WIRING HARNESS DL650AL6 E03

Repuestos

#1
36610-11JH0
HARNESS, WIRING NO.1
$1133.50¢566 749
1
#2
09481-10501
.FUSE (10A)
$2.48¢1 242
1
#3
09481-15501
.FUSE (15A)
$2.48¢1 242
1
#4
09481-15101
.FUSE (15A)
$3.07¢1 535
1
#5
09481-25103
.FUSE (25A)
No Disponible
1
#6
36620-11J02
HARNESS, WIRING NO.2
$328.78¢164 392
1
#7
36618-47H00
.CAP
$27.62¢13 811
1
#8
36654-06J00
CAP, TS
$17.19¢8 596
1
#9
36711-11J00
GUIDE, WIRING HARNESS
No Disponible
1
#10
09403-26401
CLAMP
No Disponible
1
#11
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#12
09404-06434
CLAMP (L:80 T:1.0) | SHIELD
$2.10¢1 052
1
#13
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#14
09407-17402
CLAMP, WATER HOSE
$4.75¢2 375
1
#15
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#16
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#17
37000-11851
LOCK SET
$513.04¢256 519
1
#18
37100-11J11
.LOCK ASSY, STEERING
$266.59¢133 296
1
#19
37180-15H01
COVER, STEERING LOCK
$26.78¢13 392
1
#20
09139-08016
BOLT (8X20)
$3.65¢1 823
1
#21
01547-0512B
BOLT
$3.68¢1 840
1
#22
37740-31D00
SWITCH ASSY, STOP
$31.85¢15 927
1
#23
09443-06012
SPRING
$3.47¢1 737
1
#24
37840-06G00
SWITCH ASSY, SIDE STAND
$74.96¢37 479
1
#25
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#26
01550-0616A
BOLT
$2.36¢1 179
1
#27
38500-11J00
HORN ASSY
$103.79¢51 894
1
#28
09118-06017
BOLT (6X16)
$2.56¢1 282
1
#29
08316-1006A
NUT
$2.62¢1 311
1
#30
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#31
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#32
37146-11J00
KEY, BLANK | OPT
$63.51¢31 757
1
