FRAME VL800TL6 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

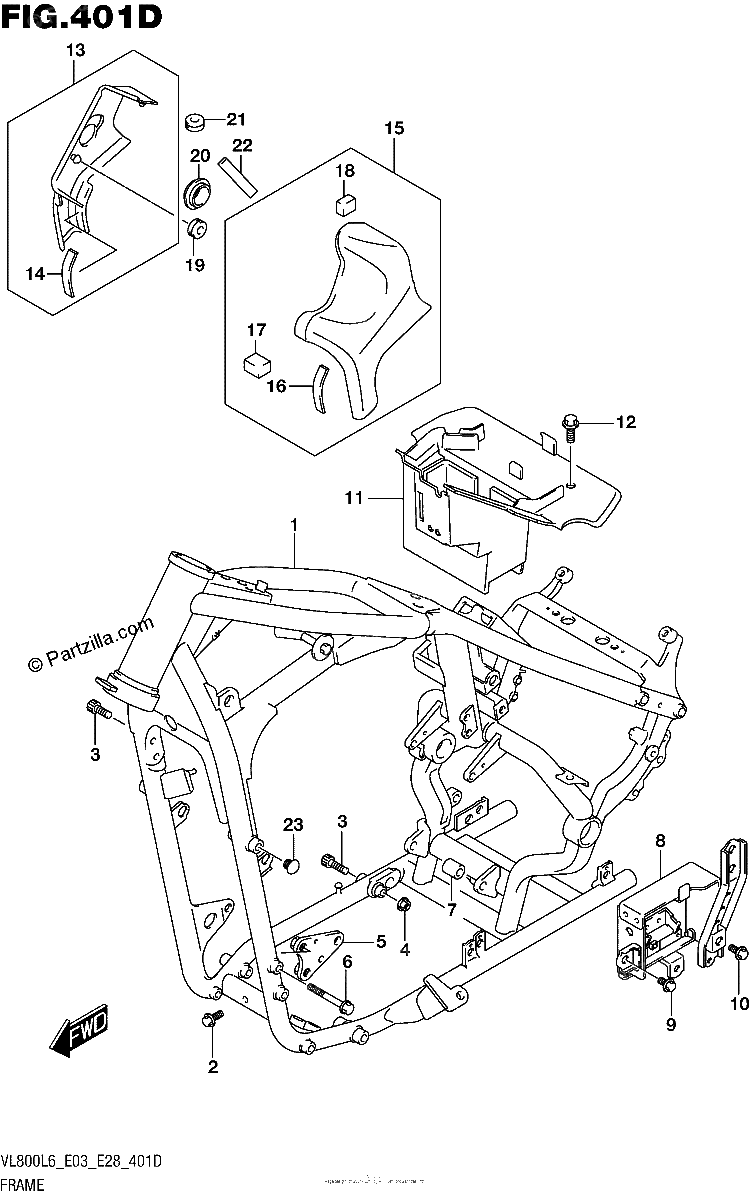

Diagrama de FRAME VL800TL6 E03

Repuestos

#1
41100-41F80-019
FRAME (BLACK)
$4565.21¢2 282 606
1
#2
01550-0816A
BOLT
$2.77¢1 386
1
#3
07130-1035B
BOLT
$6.24¢3 122
1
#4
08319-3110B
NUT
$4.66¢2 329
1
#5
41920-41F00
PLATE, ENGINE MOUNT LH
No Disponible
1
#6
09112-08013
BOLT (8X65)
No Disponible
1
#7
41941-41F00
SPACER, LOWER
No Disponible
1
#8
41540-41F30
HOLDER, ELECTRIC PARTS
No Disponible
1
#9
01547-0612A
BOLT
$2.42¢1 208
1
#10
01550-0816A
BOLT
$2.77¢1 386
1
#11
47410-41F02
HOLDER, ELECTRIC PARTS
No Disponible
1
#12
09113-06010
BOLT (6X16)
$3.94¢1 972
1
#13
47350-41F10-019
COVER, FRAME HEAD RH (BLACK)
$92.34¢46 172
1
#14
53145-40A00
.CUSHION
$2.64¢1 322
1
#15
47360-41F12-019
COVER, FRAME HEAD LH (BLACK)
$88.17¢44 085
1
#16
53145-40A00
.CUSHION
$2.64¢1 322
1
#17
53146-05G00
.CUSHION, LH LOWER
$9.03¢4 514
1
#18
94422-06G00
CUSHION
$7.22¢3 611
1
#19
09320-08018
CUSHION | LH
$3.36¢1 679
1
#20
47355-41F01
CAP, HEAD COVER RH
$9.41¢4 703
1
#21
09320-09501
CUSHION | RH
$2.47¢1 236
1
#22
17798-39G00
CUSHION, CENTER
$7.34¢3 669
1
#23
09250-09001
CAP (OD:14)
$1.86¢932
1
