FRAME 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

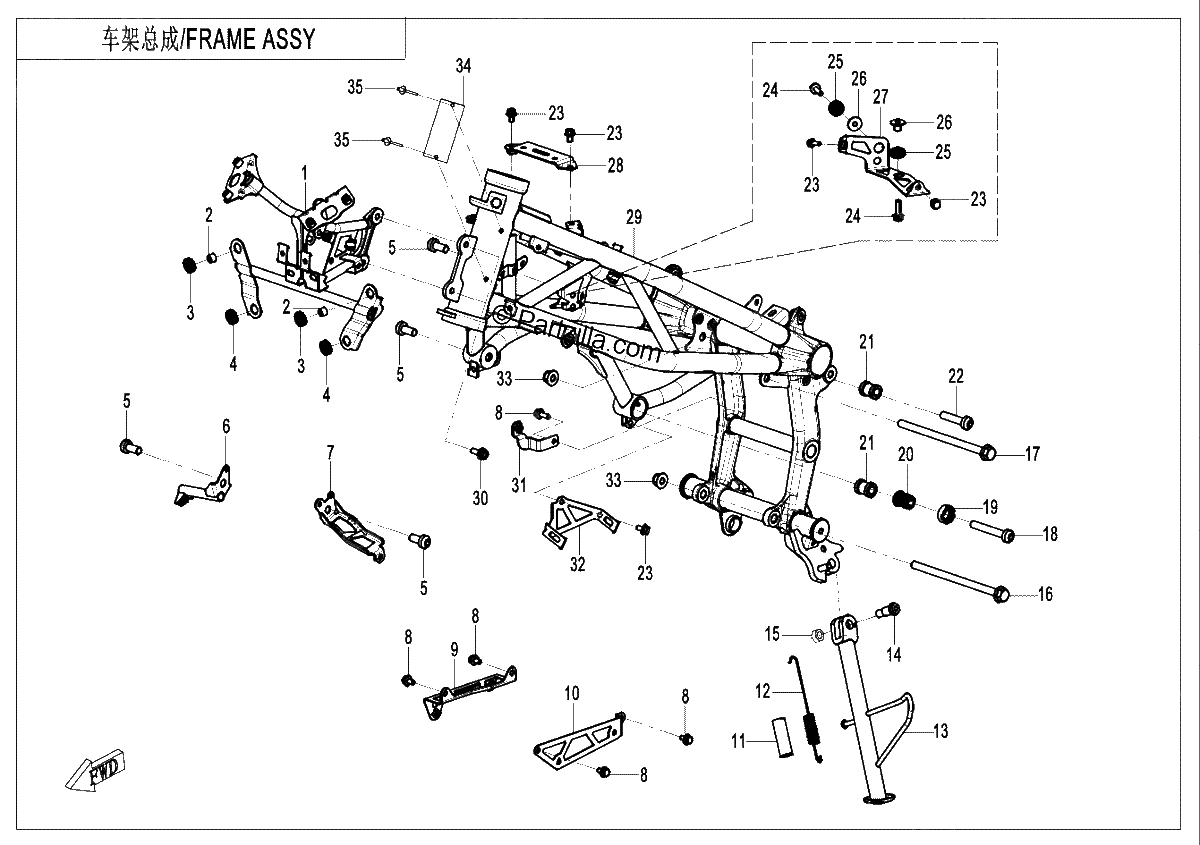

Diagrama de FRAME 1

Repuestos

#1
6AQV-030400-1003
BRACKET, HEADLIGHT
$104.99¢52 494
1
#2
6090-040303
BUSHING
$1.36¢681
1
#3
6090-040302
RUBBER DAMPER
$1.36¢681
1
#4
9010-160101
RUBBER CUSHION,HEADLIGHT
$1.36¢681
1
#5
6L30-030092
BOLT M10X22
$2.49¢1 244
1
#6
6AQV-030030-1000
Right Hand GUARD
$12.49¢6 244
1
#7
6AQV-030008-1000
BRACKET, Left Hand GUARD
$8.74¢4 369
1
#8
30006-060010810
BOLT M6X10
$1.36¢681
1
#9
6AQV-030005-1000
Left Hand BRACKET, LOWER GUARD
$7.49¢3 744
1
#10
6AQV-030006-1000
Right Hand BRACKET, LOWER GUARD
$6.24¢3 119
1
#11
A000-030004
SPRING COLLAR, SIDE STAND
$3.74¢1 869
1
#12
A000-030210
SPRING, SIDE STAND
$4.99¢2 494
1
#13
6AQV-030600-1001-0BP00
SIDE STAND, MAUD SPIRIT BLACK
$36.24¢18 119
1
#14
6080-030004
BOLT, SIDE STAND
$3.74¢1 869
1
#15
30204-080810
NUT M8
$1.36¢681
1
#16
30001-102170110
BOLT M10X1.25X170
$8.74¢4 369
1
#17
30001-102150110
BOLT M10X1.25X150
$8.74¢4 369
1
#18
6AQV-030093-1000
INNER HEX SCREW
$8.74¢4 369
1
#19
6NT1-000292
NUT M18
$11.24¢5 619
1
#20
6AQV-030092-1000
ADJUSTING SCREW, ENGINE
$8.74¢4 369
1
#21
6AQV-030004-1000
BUSHING, ENGINE
$4.99¢2 494
1
#22
6WWV-030011-5000
INNER HEX SCREW M10X45
$2.49¢1 244
1
#23
30006-060012870
BOLT M6X12
$0.75¢375
1
#24
30006-060016810
BOLT M6X16
$1.36¢681
1
#25
6WWV-030019-5000
RUBBER BUSHING
$1.36¢681
1
#26
9060-180029
RUBBER TUBE, RADIATOR
$2.49¢1 244
1
#27
6AQV-030030-3000
ABS BRACKET
$7.49¢3 744
1
#28
6AQV-030040-1000
FRONT BRACKET, FUEL TANK
$7.49¢3 744
1
#29
6AQV-031000-1005-10-0BP0
FRONT FRAME
$1374.99¢687 494
1
#30
30006-080020810
BOLT M8X20
$1.36¢681
1
#31
6AQV-030007-1001
BRACKET, BRAKE FLUID RESERVOIR
$3.74¢1 869
1
#32
6AQV-030003-1000
ADAPTER BRACKET, CANSITER
$6.24¢3 119
1
#33
30204-102810
NUT M10X1.25
$1.36¢681
1
#35
30902-0401320
BLIND RIVET
$1.36¢681
1
