BRAKE SYSTEM

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

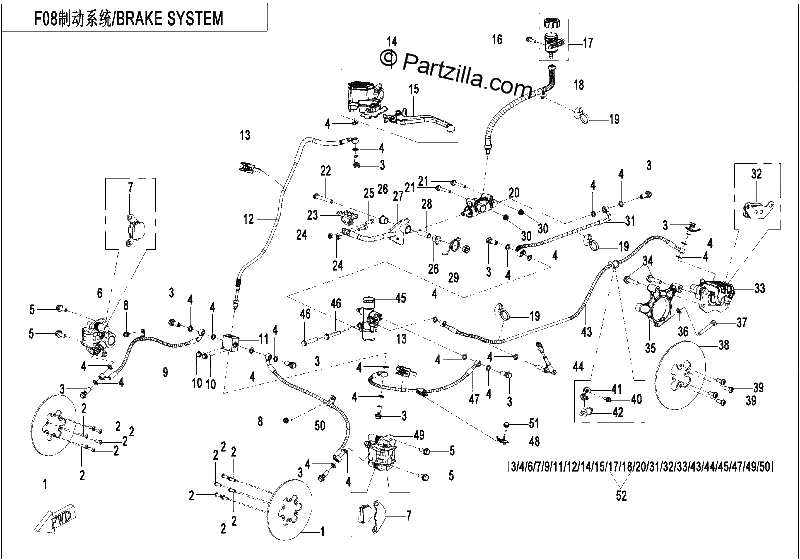

Diagrama de BRAKE SYSTEM

Repuestos

#1
HH4V-080001-1000
FRONT BRAKE DISC
$34.99¢17 494
1
#2
6NQ-000206-6001
INNER HEX SCREW M6X16
$2.49¢1 244
1
#3
7020-081004
BANJO BOLT
$3.74¢1 869
1
#4
0010-060010
WASHER M10
$3.74¢1 869
1
#5
30006-080020810
BOLT M8X20
$1.36¢681
1
#6
HH4V-081600-1000
RIGHT HAND FRONT BRAKE CALIPER
$124.99¢62 494
1
#7
HH4V-08150A
FRONT BRAKE PAD
$24.99¢12 494
1
#8
30006-060012870
BOLT M6X12
$0.75¢375
1
#9
HH4V-080120-1000
RIGHT HAND FRONT BRAKE FLUID HOSE
No Disponible
1
#10
30006-050016810
BOLT M5X16
$1.36¢681
1
#11
HH4V-081001-1000
JOINT PIPE
No Disponible
1
#12
HH4V-080150-1000
FLUID HOSE, HAND BRAKE MASTER CYLINDER
No Disponible
1
#13
9DS-150009-6100-M1
TIE BAND ZDG4.7X195
$2.49¢1 244
1
#14
HH4V-081700-1000
LEFT HAND HAND BRAKE MASTER CYLINDER
$124.99¢62 494
1
#15
HH4V-081700-1000-20
BRAKE LEVER
$21.24¢10 619
1
#16
30006-060020810
BOLT M6X20
No Disponible
1
#17
HH4V-082400-1000
BRAKE FLUID RESERVOIR
No Disponible
1
#18
HH4V-082001-1000
HOSE, RESERVOIR
No Disponible
1
#19
7030-150005
TIE BAND
$3.74¢1 869
1
#20
HH4V-081100-1000
FOOT BRAKE MASTER CYLINDER
No Disponible
1
#21
30006-060040810
BOLT M6X40
$1.36¢681
1
#22
30006-080055810
BOLT M8X55
$2.49¢1 244
1
#24
30202-060150
NUT M6
No Disponible
1
#25
30102-060020870
INNER HEX SCREW M6X20
$1.36¢681
1
#26
HH4V-081303-1000
BUSHING
$3.74¢1 869
1
#27
HH4V-084040-1000
BRAKE PEDAL ROD ASSEMBLY
$39.99¢19 994
1
#28
HH4V-081302-1000
SHAFT BUSHING
$4.99¢2 494
1
#29
HH4V-081301-1000
FOOT BRAKE RETURN SPRING
$3.74¢1 869
1
#30
30202-060110
NUT M6
No Disponible
1
#31
HH4V-080130-1000
FLUID HOSE,FOOT BRAKE MASTER CYLINDER
No Disponible
1
#32
HH4V-08180B
REAR BRAKE PAD
$49.99¢24 994
1
#33
HH4V-081800-1000
REAR BRAKE CALIPER
$174.99¢87 494
1
#34
30006-080035810
BOLT M8X35
$1.36¢681
1
#35
HH4V-080003-1000
BRACKET, REAR BRAKE CALIPER
$87.49¢43 744
1
#36
30303-080112
WASHER
$1.36¢681
1
#37
30102-080050810
INNER HEX SCREW M8X50
$1.36¢681
1
#38
HH4V-080002-1000
REAR BRAKE DISC
$37.49¢18 744
1
#39
30121-080020870
SCREW M8X20
No Disponible
1
#40
30006-060012870
BOLT M6X12
$0.75¢375
1
#41
HH4V-080410-1000
HOSE CLIP
$11.24¢5 619
1
#42
9030-180008
RUBBER, FUEL PIPE
$1.24¢619
1
#43
HH4V-080140-1000
REAR BRAKE FLUID HOSE
No Disponible
1
#44
HH4V-080010-1000
HYDRAULIC SENSOR SWITCH
$39.99¢19 994
1
#45
9AWV-081070-4000
HYDRAULIC DISTRIBUTION VALVE
$174.99¢87 494
1
#46
30006-080045810
BOLT M8X45
$2.49¢1 244
1
#47
HH4V-080160-1000
DISPENSE VALVE HOSE
No Disponible
1
#48
5HY0-080002
WIRE CLIP, REAR BRAKE FLUID HOSE
$6.24¢3 119
1
#49
HH4V-081500-1000
LEFT HAND FRONT BRAKE CALIPER
$124.99¢62 494
1
#50
HH4V-080110-1000
LEFT HAND FRONT BRAKE FLUID HOSE
No Disponible
1
#51
30006-060016810
BOLT M6X16
$1.36¢681
1
#52
HH4V-081000-1000
HYDRAULIC BRAKE ASSEMBLY
No Disponible
1
