ELECTRIC SYSTEM

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

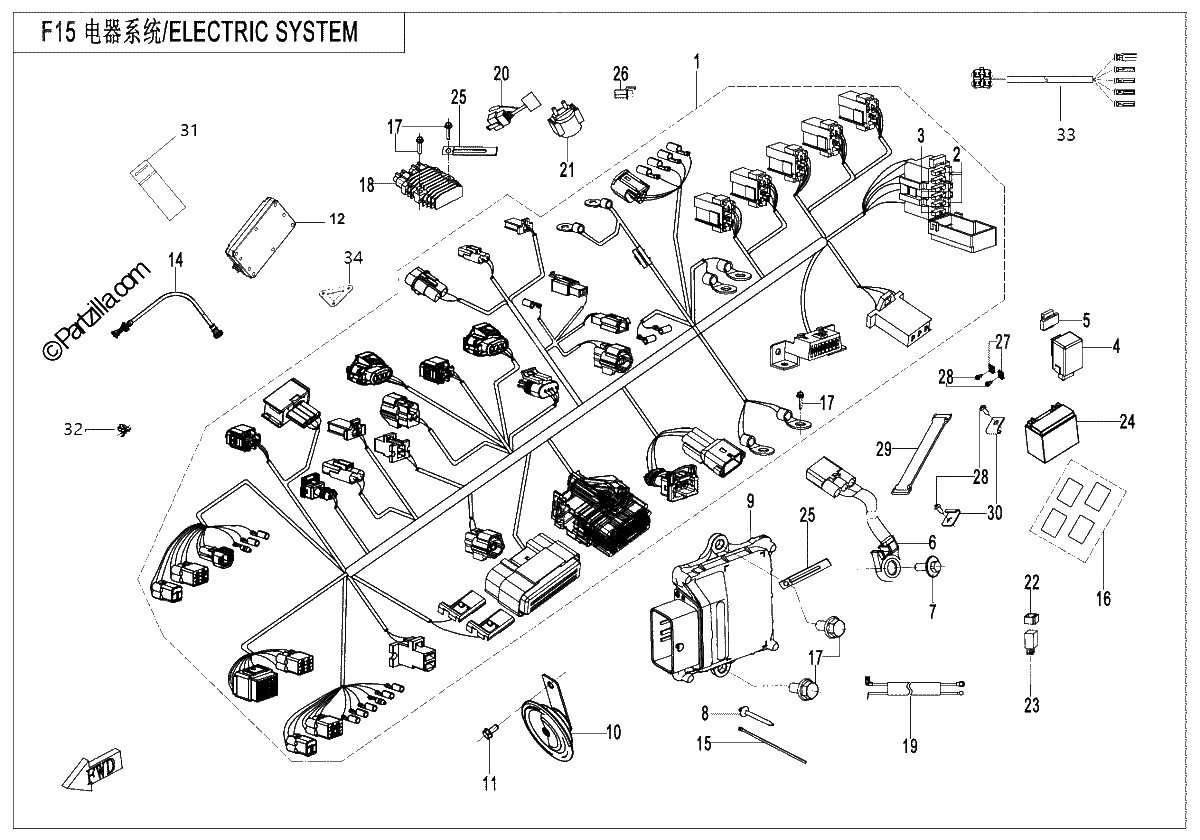

Diagrama de ELECTRIC SYSTEM

Repuestos

#1
6KMV-150100-8700
MAIN CABLE
$749.99¢374 994
1
#2
806A-151302
FUSE 10A
$3.74¢1 869
1
#3
806A-151305
FUSE (15A)
$2.49¢1 244
1
#4
6KNV-161000-8300
FLASHER
$37.49¢18 744
1
#5
8010-150002
CUSHION FLASHER
$2.49¢1 244
1
#6
6KMV-151200-8501
SIDE STAND SWITCH
$24.99¢12 494
1
#7
8010-090005
BOLT M6X16
$1.36¢681
1
#8
801F-100101
TIE BAND
$1.36¢681
1
#9
6KNV-001000-6400
ECU
$537.49¢268 744
1
#10
6NT1-150600
HORN
$12.49¢6 244
1
#11
30006-080014810
BOLT M8X14
$1.36¢681
1
#14
0HU0-176000
OXYGEN SENSOR
$237.49¢118 744
1
#15
8010-150003
TIE BAND 5X250
$1.36¢681
1
#16
9010-120008
SPONGE DAMPER, FUEL TANK
$3.74¢1 869
1
#17
30006-060012870
BOLT M6X12
$0.75¢375
1
#18
6KJC-177000-8000
REGULATOR
$52.49¢26 244
1
#19
6KMV-150020-8004
POSITIVE CABLE, STARTER MOTOR
$33.74¢16 869
1
#20
6KMV-152700-8500
GEAR CONTROL BLOCK
$39.99¢19 994
1
#21
6KJ0-150500
RELAY, STARTER
$18.74¢9 369
1
#22
9010-150002
AUXILIARY RELAY
$2.49¢1 244
1
#23
5BY4-150330
AUXILIARY RELAY
$7.55¢3 775
1
#24
31020902
BATTERY DYNAVOLT MG9 4B C
No Disponible
1
#25
0180-014010
WIRE CLAMP
No Disponible
1
#26
6090-150500
DIODE START
$6.24¢3 119
1
#27
8080-000002
CLIP NUT ST4.8
$1.36¢681
1
#28
30110-481130010
SELF TAPPING SCREW ST4.8X13
No Disponible
1
#29
1080-150700
TIE BAND
$7.49¢3 744
1
#30
A000-030005
TIE BAND BRACKET, TOOLS KIT
$1.36¢681
1
#31
6KMV-150901-B002
RUBBER RING, T BOX
$2.49¢1 244
1
#32
CFCV-CBC005-2000-M1
CLIP
$2.49¢1 244
1
#33
6KM-150101-8001
ADAPTOR CABLE, LICENSE LIGHT
$23.74¢11 869
1
#34
6KM-151000-8000
BRACKET, REGULATOR
$9.99¢4 994
1
#12-1
6NQV-150900-3002-M1
T BOX
No Disponible
1
#12-2
SN1V-691100-1301-11
T BOX NFA
$999.99¢499 994
1
