CYLINDER BODY

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

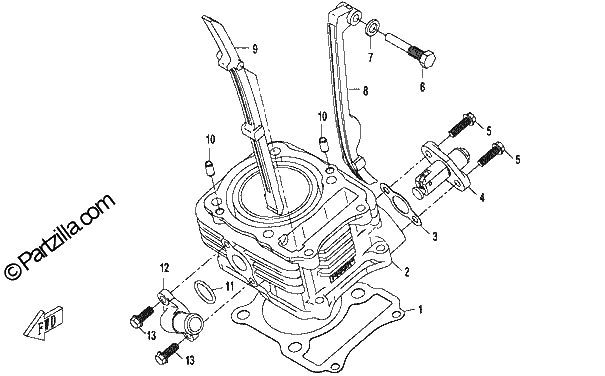

Diagrama de CYLINDER BODY

Repuestos

#1
0A70-023004-0G30
GASKET, CYLINDER MUSTARD GREEN
No Disponible
1
#2
0A70-023100-0B20
CYLINDER ASSEMBLY
No Disponible
1
#3
0A70-023001
WASHER,TENSIONER
$1.24¢619
1
#4
0A70-023200-0B20
TENSIONER COMP, MATTE BLACK
$31.24¢15 619
1
#5
0010-023008-00001
BOLT
$1.36¢681
1
#6
0180-023007-0010
BOLT M8X39.5, TENSIONER PLATE
No Disponible
1
#7
0010-021016
WASHER M8
$1.36¢681
1
#8
0A70-023300
TENSIONER PLATE
$24.99¢12 494
1
#9
0A70-023400
CHAIN GUIDE
$12.49¢6 244
1
#10
01A0-056004
DOWEL PIN
$1.36¢681
1
#11
0A70-060011
O RING
$1.24¢619
1
#11
0180-021010
O RING 18X2.4
$3.74¢1 869
1
#12
0A70-023003
JOINT, CYLINDER WATER INLET PIPE
$8.74¢4 369
1
#13
0010-090005-0010
BOLT M6X16
$1.36¢681
1
