ELECTRIC SYSTEM II

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

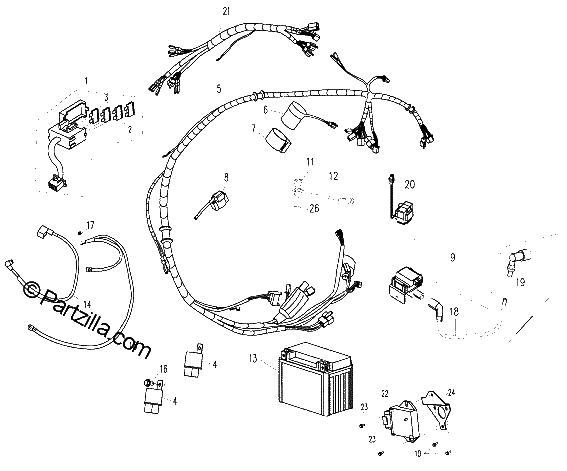

Diagrama de ELECTRIC SYSTEM II

Repuestos

#1
8030-151300
FUSE BOX COMP.
$14.94¢7 469
1
#2
8010-151301
FUSE(5A)
$1.14¢569
1
#3
9010-150601
FUSE 10A
$3.44¢1 719
1
#4
8030-151400
SHUNT RELAY
$12.64¢6 319
1
#5
805A-150100-1000
MAIN CABLE
$229.99¢114 994
1
#6
5020-150900
FLASHER
$11.49¢5 744
1
#7
1090-150501
PROTECTOR,ROLL OVER SENSOR
$1.14¢569
1
#8
8030-150410
STARTER RELAY
$45.99¢22 994
1
#9
011F-178000
IGNITION COIL
$68.99¢34 494
1
#10
30006-060012870
BOLT M6X12
$0.69¢345
1
#11
30118-420160010
TAPPING SCREW
$3.44¢1 719
1
#12
0060-111200
AIR TEMPERATURE SENSOR
No Disponible
1
#13
TMP2
BATTERY
No Disponible
1
#14
8030-150700
TERMINAL CABLE COMP.,STARTER RELAY
$17.24¢8 619
1
#15
8030-150600
NEGATIVE CABLE COMP.
$22.99¢11 494
1
#16
30006-060012870
BOLT M6X12
$0.69¢345
1
#17
30204-060810
NUT M6
$1.25¢627
1
#18
0062-178200
HIGH TENSION CABLE
$28.74¢14 369
1
#19
0060-178300
SPARK PLUG
No Disponible
1
#20
0060-175000
SENSOR, ROLL OVER
No Disponible
1
#22
011F-174000-1000
ECU
$574.99¢287 494
1
#23
30006-060025810
BOLT M6X25
$3.44¢1 719
1
#24
803A-000010
MOUNT PLATE, ECU
$4.59¢2 294
1
#25
0060-111015
O RING 17X2
$2.29¢1 144
1
