TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

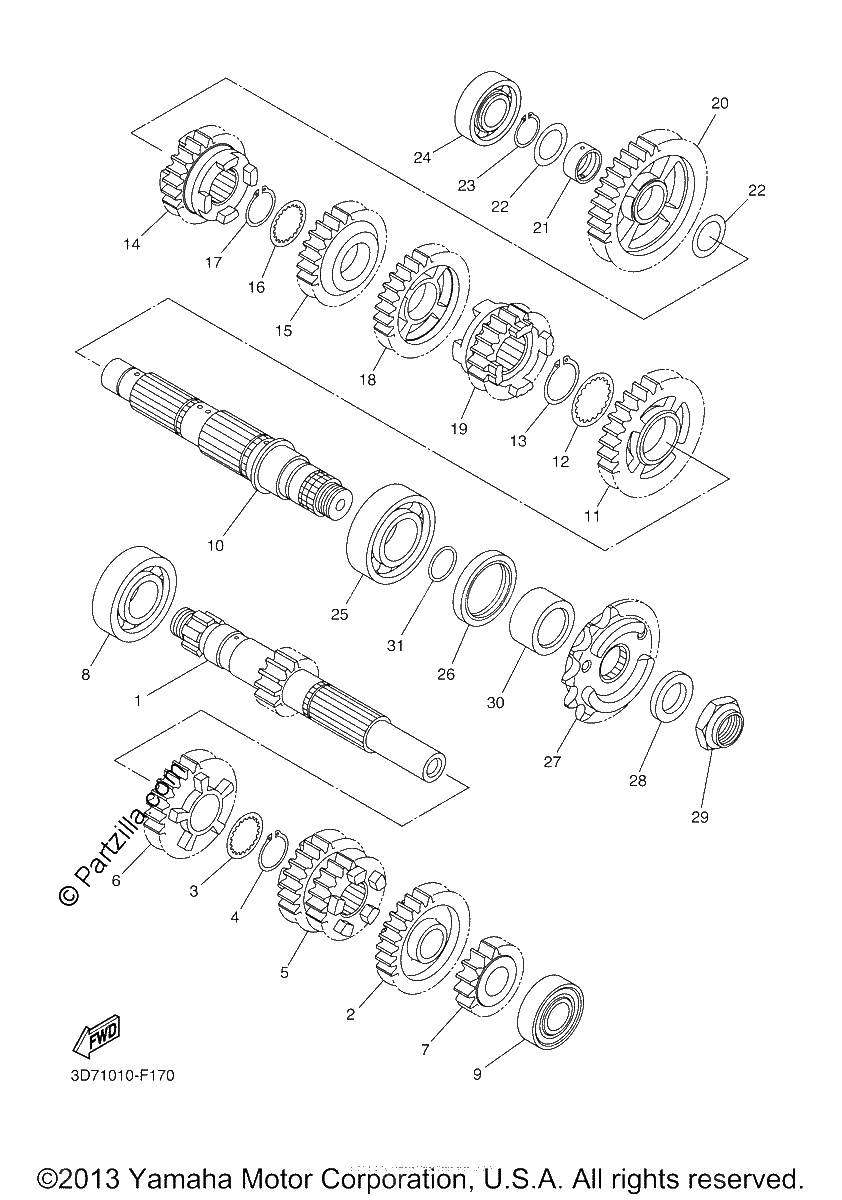

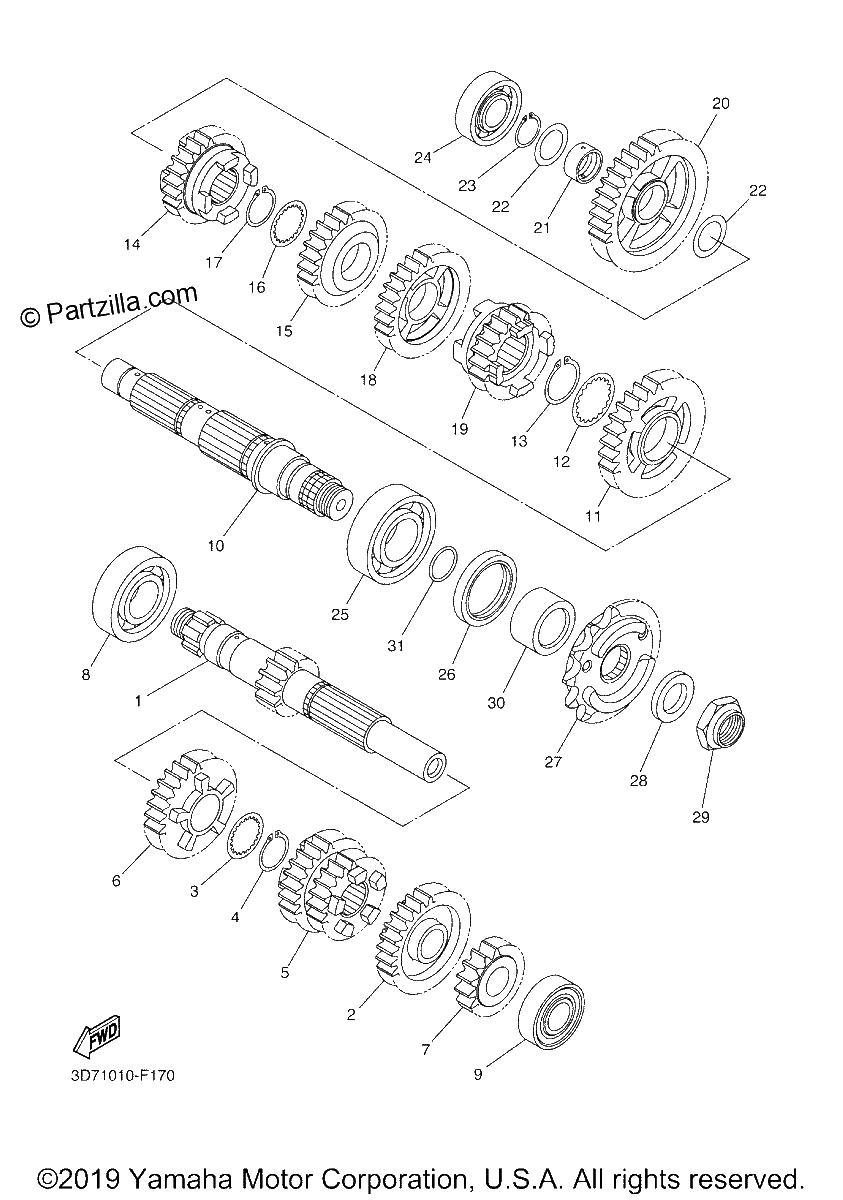

Diagrama de TRANSMISSION

Repuestos

#1
3D7-17411-00-00
AXLE, MAIN (14T)
$163.58¢81 788
1
#2
3D7-17161-00-00
GEAR, 6TH PINION (28T)
$70.14¢35 069
1
#3
90209-20008-00
WASHER
$10.21¢5 106
1
#4
93410-22039-00
CIRCLIP,S-TYPE
$7.34¢3 669
1
#5
3D7-17131-00-00
GEAR, 3RD PINION (22T/25T)
$150.56¢75 281
1
#6
3D7-17151-00-00
GEAR, 5TH PINION (27T)
$73.72¢36 863
1
#7
3D7-17121-00-YX
GEAR, 2ND PINION (16T)
$67.94¢33 969
1
#8
93306-20447-00
BEARING (replaces 93306-20427-00)
$41.60¢20 800
1
#9
93306-20332-00
BEARING
$39.21¢19 606
1
#10
3D7-17402-00-00
DRIVE AXLE ASSY
$203.19¢101 594
1
#11
3D7-17221-00-00
GEAR, 2ND WHEEL (29T)
$107.97¢53 988
1
#12
90209-23012-00
WASHER
$5.99¢2 994
1
#13
93410-26067-00
CIRCLIP,S-TYPE
$8.84¢4 419
1
#14
3D7-17251-00-00
GEAR, 5TH WHEEL (24T)
$75.06¢37 531
1
#15
3D7-17241-00-00
GEAR, 4TH WHEEL (26T)
$66.66¢33 331
1
#16
90209-20008-00
WASHER
$10.21¢5 106
1
#17
93410-22039-00
CIRCLIP,S-TYPE
$7.34¢3 669
1
#18
3D7-17231-00-00
GEAR, 3RD WHEEL (29T)
$110.85¢55 425
1
#19
3D7-17261-00-00
GEAR, 6TH WHEEL (22T)
$146.28¢73 138
1
#20
3D7-17211-00-00
GEAR, 1ST WHEEL (37T)
$64.13¢32 063
1
#21
90387-17012-00
COLLAR
$16.48¢8 238
1
#22
90201-177G4-00
WASHER,PLATE
$8.09¢4 044
1
#23
93410-17037-00
CIRCLIP,S-TYPE
$7.94¢3 969
1
#24
93306-20332-00
BEARING
$39.21¢19 606
1
#25
93306-20532-00
BEARING
$68.65¢34 325
1
#26
93102-32480-00
Oil Seal
$19.90¢9 950
1
#27
3D7-17460-00-00
SPROCKET, DRIVE (13T)
$28.36¢14 181
1
#28
90201-18026-00
WASHER, PLATE
$39.35¢19 675
1
#29
90179-18010-00
NUT
$15.59¢7 794
1
#30
90387-22013-00
COLLAR
$38.10¢19 050
1
#31
93210-196A4-00
O-RING
$2.33¢1 163
1
