MIDDLE DRIVE GEAR

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

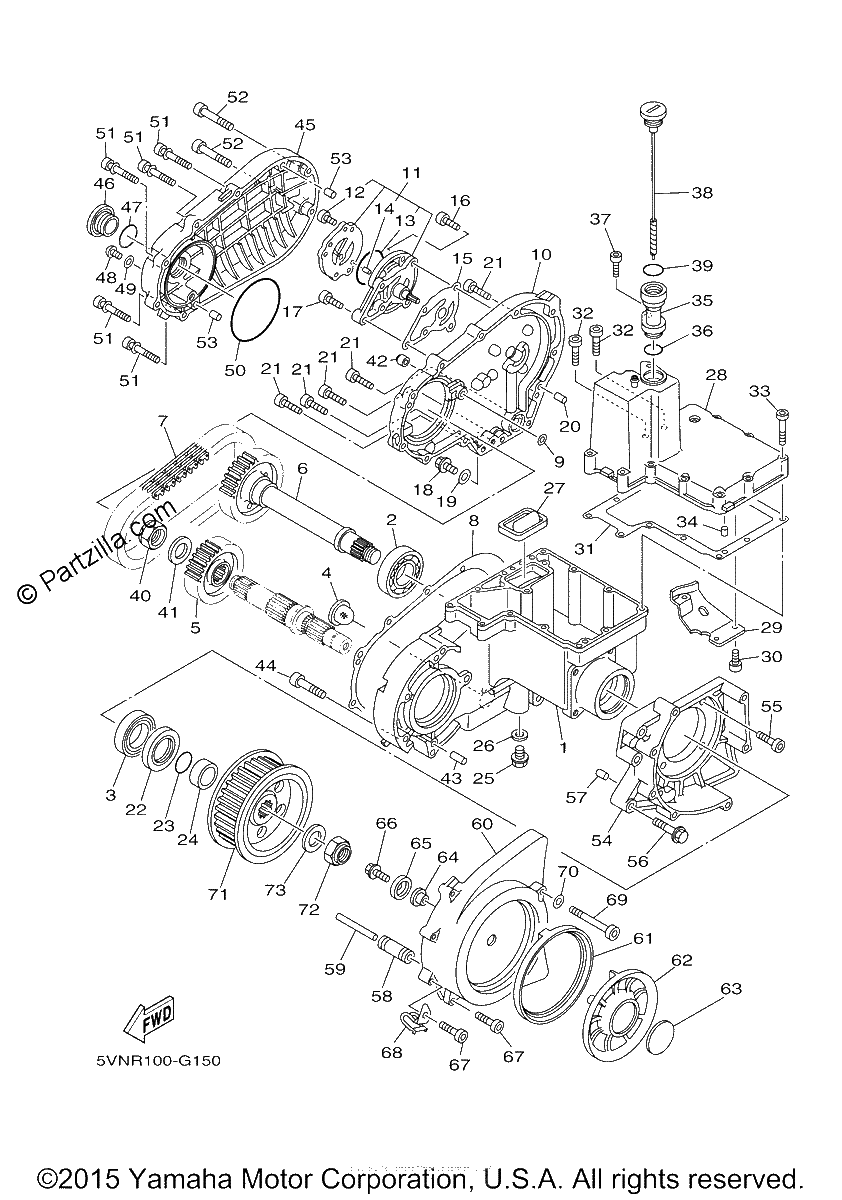

Diagrama de MIDDLE DRIVE GEAR

Repuestos

#1
5VN-17541-00-00
CASE, TRANSFER 1
$948.74¢474 369
1
#2
93306-00907-00
BEARING
$82.25¢41 124
1
#3
93306-20627-00
BEARING
$74.46¢37 231
1
#4
4WM-13286-00-00
CLEANER
$15.89¢7 946
1
#5
4WM-17682-00-00
SPROCKET, CHAIN DRIVE
$133.77¢66 884
1
#6
5VN-1755A-00-00
MIDDLE DRIVEN SHAFT ASSY
$543.80¢271 900
1
#7
4WM-16139-00-00
CHAIN, PRIMARY
$273.19¢136 597
1
#8
5PX-17929-00-00
GASKET 1
$36.20¢18 101
1
#9
4WM-17931-00-00
GASKET 2
$5.21¢2 605
1
#10
5PX-17542-00-00
CASE, TRANSFER 2
$479.08¢239 539
1
#11
5PX-13100-00-00
OIL PUMP ASSY
$313.25¢156 624
1
#12
91312-06014-00
bolt
$5.20¢2 599
1
#13
93210-48214-00
O-RING
$9.66¢4 830
1
#14
93603-07073-00
PIN, DOWEL
$6.41¢3 203
1
#15
4WM-13116-00-00
GASKET, PUMP CASE
$5.69¢2 846
1
#16
90110-06138-00
BOLT, HEXAGON SOCKET HEAD
$3.62¢1 811
1
#17
91317-06025-00
BOLT
$2.24¢1 121
1
#18
95814-08016-00
BOLT,FLANGE (replaces 95802-08016-00)
$7.30¢3 651
1
#19
90430-08119-00
GASKET
$6.36¢3 180
1
#20
99530-10014-00
PIN, DOWEL
$2.50¢1 248
1
#21
91314-06025-00
BOLT, HEXAGON SOCKET HEAD
$7.30¢3 651
1
#22
93102-40330-00
OIL SEAL
$23.52¢11 759
1
#23
93210-27672-00
O-RING
$5.04¢2 519
1
#24
90387-304K7-00
COLLAR
$30.27¢15 134
1
#25
90340-14132-00
PLUG, STRAIGHT SCREW
$2.90¢1 449
1
#26
214-11198-01-00
GASKET
$2.97¢1 483
1
#27
4WM-13421-00-00
STRAINER 2
$16.23¢8 113
1
#28
5MB-17631-10-00
CAP
$348.28¢174 139
1
#29
4WM-1763A-00-00
PLATE, CAP
$50.57¢25 283
1
#30
91317-06014-00
BOLT
$7.72¢3 858
1
#31
4WM-17932-00-00
GASKET, 3
$25.60¢12 800
1
#32
90110-06138-00
BOLT, HEXAGON SOCKET HEAD
$3.62¢1 811
1
#33
91317-06040-00
BOLT
$3.78¢1 892
1
#34
99530-10014-00
PIN, DOWEL
$2.50¢1 248
1
#35
5MB-13132-10-00
JOINT
$79.21¢39 606
1
#36
93210-23326-00
O-RING
$6.75¢3 375
1
#37
91317-06025-00
BOLT
$2.24¢1 121
1
#38
4WM-15362-00-00
PLUG, OIL LEVEL
$31.75¢15 876
1
#39
93210-27778-00
O-RING
$7.56¢3 778
1
#39
99530-10014-00
PIN, DOWEL
$2.50¢1 248
1
#40
90179-22018-00
NUT
$26.16¢13 081
1
#41
90208-22002-00
WASHER, CONICAL SPRING
$18.39¢9 194
1
#42
90179-08004-00
NUT
$8.34¢4 169
1
#43
99530-10014-00
PIN, DOWEL
$2.50¢1 248
1
#44
91314-08050-00
BOLT, HEXAGON SOCKET HEAD
$3.96¢1 978
1
#45
4WM-15779-00-00
COVER
$491.45¢245 726
1
#46
90340-32140-00
PLUG, STRAIGHT SCREW
No Disponible
1
#47
93210-32172-00
O-Ring
$6.32¢3 162
1
#48
92014-06010-00
BOLT, BUTTON HEAD
$5.78¢2 892
1
#49
90430-06016-00
GASKET
$6.76¢3 381
1
#50
93210-92448-00
O-RING
$9.76¢4 882
1
#51
90110-06312-00
BOLT, HEXAGON SOCKET HEAD
$3.21¢1 604
1
#52
90110-08003-00
BOLT, HEXAGON SOCKET HEAD
$4.30¢2 151
1
#54
5VN-17613-00-00
STAY
$213.99¢106 996
1
#55
91317-08030-00
BOLT
$6.75¢3 375
1
#56
95817-10050-00
BOLT, FLANGE
$5.51¢2 754
1
#57
99480-10018-00
PIN
No Disponible
1
#58
4WM-17653-00-00
SLIDER
$7.51¢3 755
1
#59
93606-76002-00
PIN, DOWEL
$4.74¢2 369
1
#60
5VN-17076-00-00
COVER
$303.37¢151 685
1
#61
4WM-15449-00-00
RING, RUBBER
$16.43¢8 217
1
#62
4WM-17665-01-00
PLATE 1
$230.52¢115 259
1
#63
4WM-17675-00-00
PLATE 2
$31.96¢15 979
1
#64
4H7-15486-00-00
GROMMET
$9.56¢4 778
1
#65
90209-06096-00
WASHER
$7.19¢3 594
1
#66
95817-06012-00
BOLT, FLANGE (replaces 95827-06012-00)
$1.64¢822
1
#67
91314-06035-00
BOLT, HEXAGON SOCKET HEAD
$6.75¢3 375
1
#68
90462-06003-00
CLAMP
$7.38¢3 691
1
#69
90110-08002-00
BOLT, HEXAGON SOCKET HEAD
$7.68¢3 841
1
#70
90201-08035-00
WASHER, PLATE
$3.76¢1 880
1
#71
5VN-17651-00-00
PULLEY, BELT
$289.73¢144 866
1
#72
90179-22018-00
NUT
$26.16¢13 081
1
#73
90208-22002-00
WASHER, CONICAL SPRING
$18.39¢9 194
1
