ELECTRICAL 2

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

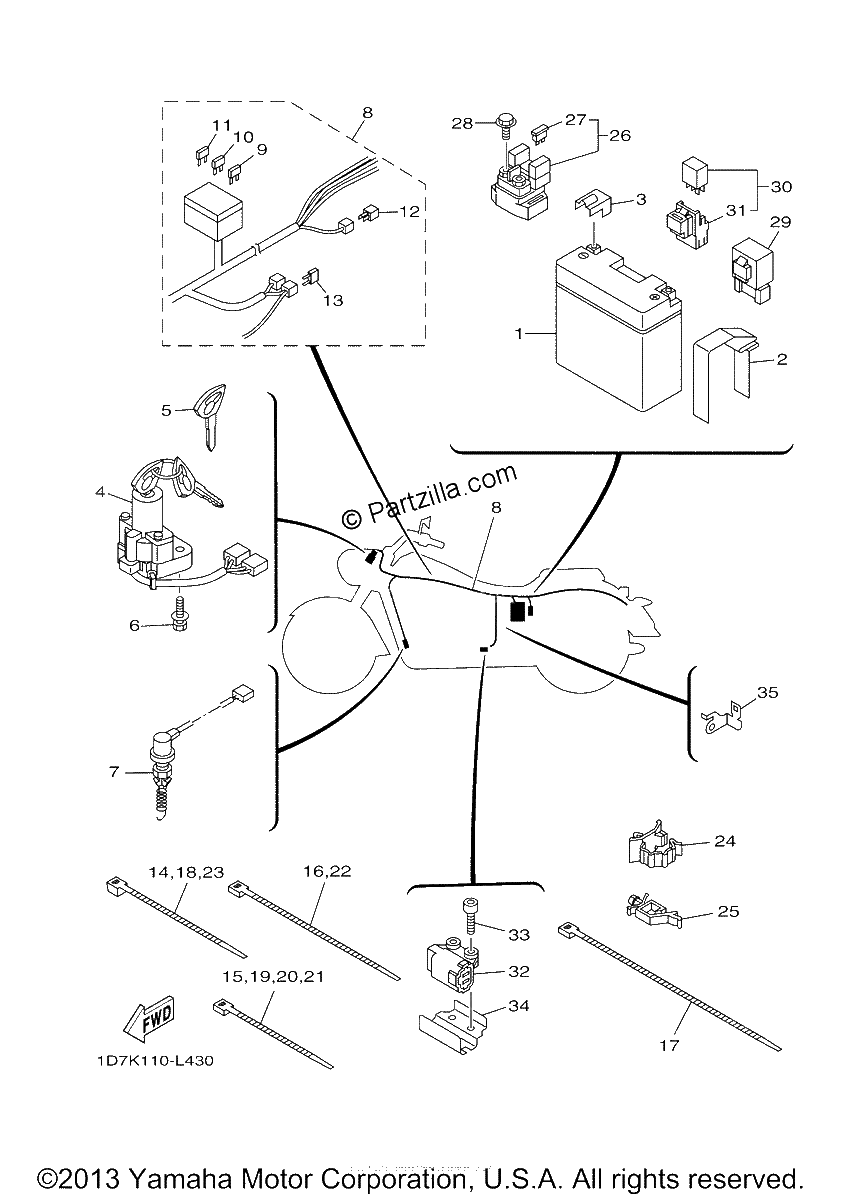

Diagrama de ELECTRICAL 2

Repuestos

#1
GT1-4B400-00-00
GT14B4 GS BATTERY -
$174.59¢87 294
1
#2
4AS-82131-01-00
BAND, BATTERY
$14.00¢7 000
1
#3
1D7-82119-00-00
COVER, LEAD WIRE
$6.06¢3 031
1
#4
1D7-82501-10-00
MAIN SWITCH STEERING LOCK
$380.70¢190 350
1
#5
5PX-82511-09-00
BLANK KEY
$82.79¢41 394
1
#6
90109-08196-00
BOLT
$7.35¢3 675
1
#7
1D7-82530-00-00
STOP SWITCH ASSY
$78.27¢39 137
1
#8
1D7-82590-40-00
WIRE HARNESS ASSY
$904.99¢452 494
1
#9
5JJ-82151-20-00
FUSE (20A-BL)
$7.63¢3 813
1
#10
67F-82151-50-00
FUSE (15A)
$4.44¢2 219
1
#11
67F-82151-20-00
FUSE - 5 A - BLADE (
$7.10¢3 550
1
#12
3XV-81980-00-00
DIODE ASSY
$18.90¢9 450
1
#13
5JW-82151-10-00
FUSE (50A)
$17.01¢8 506
1
#14
90464-55001-00
CLAMP
$1.61¢806
1
#15
1UA-82591-00-00
BAND
$4.91¢2 456
1
#16
90464-80002-00
CLAMP
$6.14¢3 069
1
#17
90464-50003-00
CLAMP
$6.03¢3 013
1
#18
90464-55001-00
CLAMP
$1.61¢806
1
#19
1UA-82591-00-00
BAND
$4.91¢2 456
1
#20
1UA-82591-00-00
BAND
$4.91¢2 456
1
#21
1UA-82591-00-00
BAND
$4.91¢2 456
1
#22
90464-80002-00
CLAMP
$6.14¢3 069
1
#23
90464-55001-00
CLAMP
$1.61¢806
1
#24
90464-20002-00
CLAMP
$4.96¢2 481
1
#25
90464-16021-00
CLAMP
$13.38¢6 688
1
#26
5JW-81940-02-00
STARTER RELAY ASSY (RC19-032)
$129.96¢64 981
1
#27
36Y-82151-00-00
Fuse (15 Amp)
$4.84¢2 419
1
#28
95027-06008-00
BOLT, FLANGE
$6.67¢3 338
1
#29
5VK-81950-30-00
RELAY ASSY (5VK-30)
$63.94¢31 969
1
#30
5EA-81950-20-00
RELAY ASSY (5EA-02)
$59.57¢29 787
1
#31
5EA-81952-00-00
HOLDER, RELAY
$8.03¢4 013
1
#32
5PS-82576-01-00
SENSOR, LEAN ANGLE
$95.25¢47 625
1
#33
91312-04025-00
BOLT
$1.84¢919
1
#34
1D7-82388-00-00
PLATE
$12.58¢6 288
1
#35
1D7-82581-00-00
STAY, CORD CLAMP
$8.10¢4 050
1
