CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

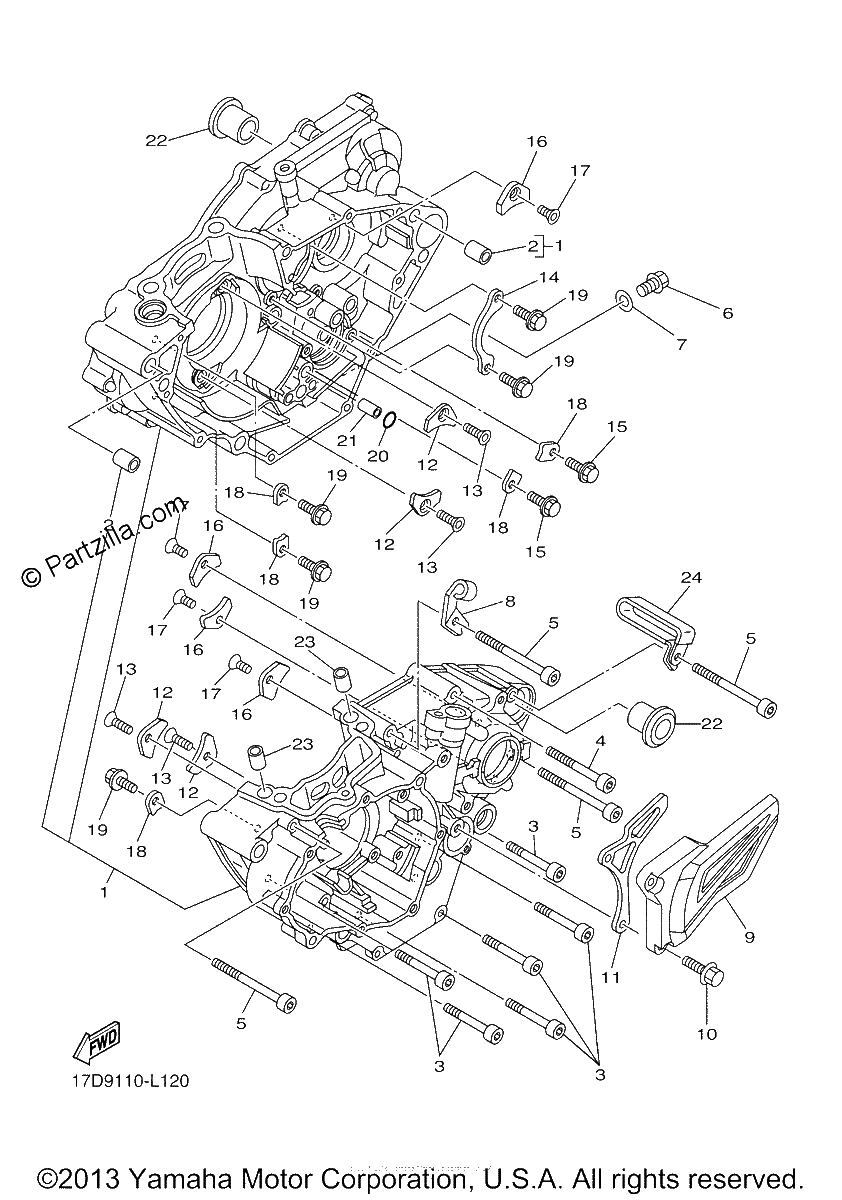

Diagrama de CRANKCASE

Repuestos

#1
5XC-15100-38-YX
CRANKCASE ASSY
$1567.44¢783 719
1
#2
93612-16254-00
PIN,DOWEL
$4.77¢2 386
1
#3
91312-06045-00
BOLT
$3.68¢1 840
1
#4
91312-06055-00
BOLT
$6.03¢3 013
1
#5
91312-06070-00
BOLT
$3.92¢1 961
1
#6
95022-10016-00
BOLT, FLANGE
$6.88¢3 439
1
#7
90430-10188-00
Gasket
$6.77¢3 387
1
#8
5NL-15441-01-00
HOLDER, CLUTCH CABLE
$17.69¢8 844
1
#9
17D-15421-90-00
COVER, CRANKCASE 2
$16.78¢8 389
1
#10
90105-06189-00
Bolt, Flange
$6.75¢3 375
1
#11
5NL-17466-00-00
GUIDE, CHAIN
$18.78¢9 390
1
#12
5BE-15383-01-00
PLATE, BEARING COVER
$9.97¢4 985
1
#13
90151-06071-00
SCREW, COUNTERSUNK
$4.11¢2 053
1
#14
5NL-15388-00-00
PLATE, BEARING COVER
$7.34¢3 669
1
#15
95022-06012-00
BOLT, FLANGE
$3.29¢1 644
1
#16
4JT-15381-01-00
PLATE, BEARING COV
$11.53¢5 767
1
#17
90151-06052-00
SCREW, COUNTERSUNK (replaces 90149-06074-00)
$6.99¢3 496
1
#18
5DH-18562-00-00
PLATE, STOPPER 2
$7.38¢3 691
1
#19
95022-06012-00
BOLT, FLANGE
$3.29¢1 644
1
#20
93210-10197-00
O-RING
$6.43¢3 214
1
#21
99530-10014-00
PIN, DOWEL
$2.50¢1 248
1
#22
90387-18007-00
COLLAR
$32.79¢16 393
1
#23
99530-10116-00
PIN, DOWEL
$3.68¢1 840
1
#24
90465-10013-00
CLAMP
$20.80¢10 402
1
