CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

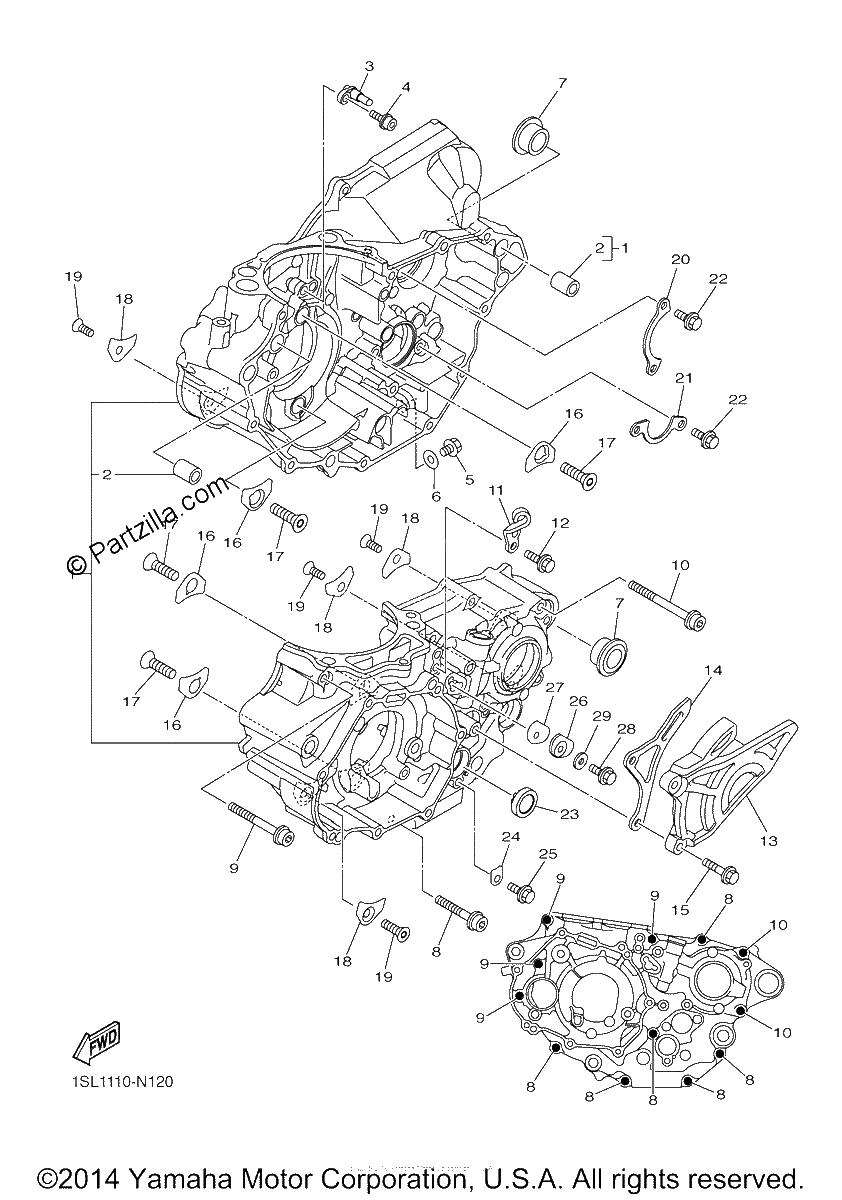

Diagrama de CRANKCASE

Repuestos

#1
1SL-15100-09-00
Crankcase Assy
$1976.84¢988 419
1
#2
99530-14016-00
PIN, DOWEL
$3.81¢1 906
1
#3
1SL-15155-00-00
NOZZLE 3
$44.04¢22 019
1
#4
91312-06014-00
bolt
$5.65¢2 825
1
#5
95022-10016-00
BOLT, FLANGE
$7.48¢3 738
1
#6
90430-10188-00
Gasket
$7.36¢3 681
1
#7
90387-17015-00
Collar
$27.52¢13 763
1
#8
90110-06391-00
BOLT, HEXAGON SOCKET HEAD
$2.11¢1 056
1
#9
90110-06363-00
BOLT, HEXAGON SOCKET HEAD
$2.99¢1 494
1
#10
90110-06392-00
BOLT, HEXAGON SOCKET HEAD
$3.74¢1 869
1
#11
1SL-15441-00-00
HOLDER, CLUTCH CABLE
$12.15¢6 075
1
#12
90105-06100-00
BOLT, FLANGE (replaces 90105-06099-00)
$6.64¢3 319
1
#13
1SL-15421-00-00
COVER, CRANKCASE 2
$17.01¢8 506
1
#14
1SL-17466-00-00
Guide, Chain
$17.48¢8 738
1
#15
90105-06189-00
Bolt, Flange
$7.34¢3 669
1
#16
18P-15383-00-00
PLATE, BEARING COVER
$8.03¢4 013
1
#17
90151-08003-00
SCREW, COUNTERSUNK
$6.60¢3 300
1
#18
4JT-15381-01-00
PLATE, BEARING COV
$12.54¢6 269
1
#19
90151-06052-00
SCREW, COUNTERSUNK (replaces 90149-06074-00)
$7.60¢3 800
1
#20
1SL-15388-00-00
PLATE, BEARING COVER
$4.35¢2 175
1
#21
1SL-18562-00-00
PLATE, STOPPER 2
$7.06¢3 531
1
#22
95022-06012-00
BOLT, FLANGE
$3.57¢1 787
1
#23
3Y1-15361-00-00
GAUGE,LEVEL
$30.38¢15 188
1
#24
5XC-15118-00-00
HOLDER
$4.91¢2 456
1
#25
95022-06010-00
BOLT, FLANGE
$6.49¢3 244
1
#26
1SL-13371-00-00
PLATE
$12.88¢6 438
1
#27
1SL-13475-00-00
Gasket
$14.16¢7 081
1
#28
90105-06203-00
BOLT, FLANGE
$2.15¢1 075
1
#29
90430-06166-00
GASKET
$4.11¢2 056
1
