CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

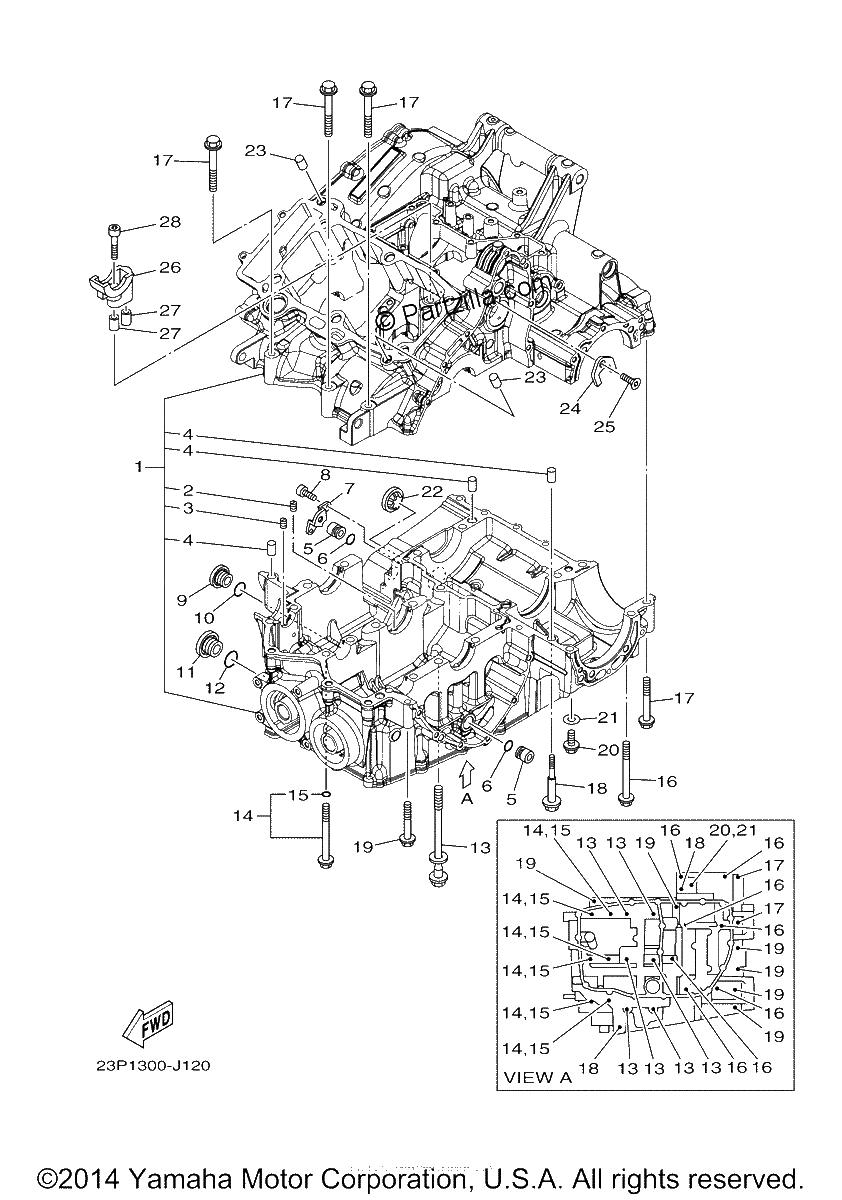

Diagrama de CRANKCASE

Repuestos

#1
23P-15100-09-00
CRANKCASE ASSY
$2331.04¢1 165 519
1
#2
4KM-13572-00-00
NOZZLE (replaces 4H7-15138-00-00)
$6.43¢3 214
1
#3
2UJ-15138-00-00
NOZZLE 1
$4.43¢2 214
1
#4
99510-10114-00
PIN, DOWEL
$2.50¢1 248
1
#5
90338-16262-00
PLUG
$12.67¢6 336
1
#6
93210-12790-00
O-RING
$6.30¢3 151
1
#7
23P-15128-00-00
HOLDER
$4.09¢2 047
1
#8
91317-06016-00
BOLT
$1.35¢673
1
#9
36Y-15189-00-00
PLUG
$13.19¢6 595
1
#10
93210-16325-00
O-RING
$6.43¢3 214
1
#11
4H7-15189-00-00
PLUG
$28.30¢14 151
1
#12
93210-207A0-00
O-Ring
$1.06¢529
1
#13
90119-10051-00
BOLT, WITH WASHER
$17.88¢8 941
1
#14
23P-15156-00-00
BOLT, CRANKCASE JOURNAL
$10.43¢5 215
1
#15
93210-07540-00
O-RING
$6.32¢3 162
1
#16
95817-08080-00
BOLT, FLANGE
$3.68¢1 840
1
#17
95817-08060-00
BOLT, FLANGE
$3.58¢1 788
1
#18
90109-06100-00
BOLT
$8.34¢4 169
1
#19
95812-06050-00
BOLT, FLANGE
$1.66¢828
1
#20
95022-08016-00
Bolt, Flange
$0.78¢391
1
#21
90430-08119-00
GASKET
$6.36¢3 180
1
#22
2H7-15361-00-00
GAUGE, LEVEL
$94.59¢47 294
1
#23
99530-10014-00
PIN, DOWEL
$2.50¢1 248
1
#24
3LD-15191-00-00
PLATE
$6.03¢3 013
1
#25
90151-06023-00
SCREW, COUNTERSUNK
$7.15¢3 577
1
#26
23P-15118-00-00
HOLDER
$42.34¢21 172
1
#27
91808-16023-00
PIN, DOWEL
$6.18¢3 088
1
#28
90110-06208-00
BOLT, HEXAGON SOCKET HEAD
$3.14¢1 570
1
