FENDER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

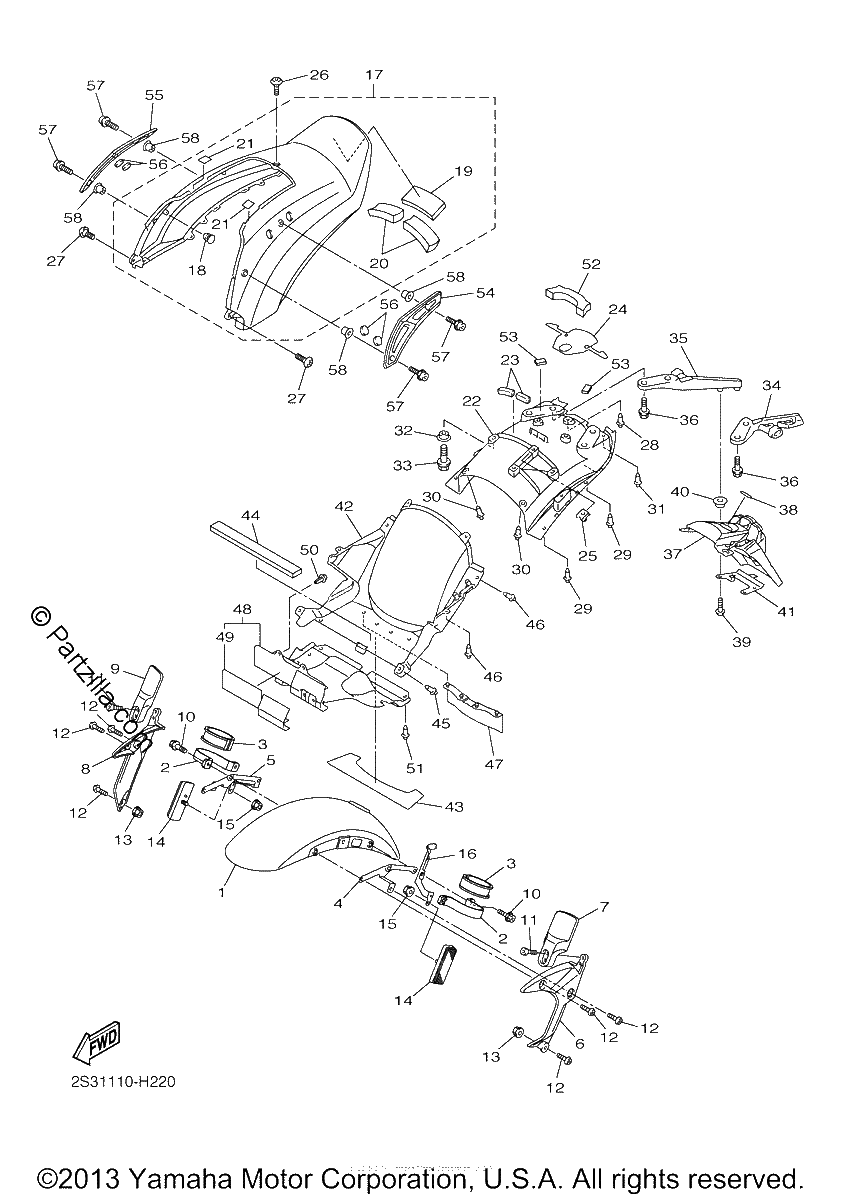

Diagrama de FENDER

Repuestos

#1
2S3-21511-00-P5
FENDER, FRONT | MNM3
$131.51¢65 757
1
#2
2S3-21513-00-00
STAY, FENDER 1
$133.66¢66 832
1
#3
2S3-21541-00-00
DAMPER 1
$9.34¢4 669
1
#4
2S3-21512-00-00
BRACKET, FENDER
$35.13¢17 566
1
#5
2S3-21586-00-00
BRACKET
$40.02¢20 010
1
#6
2S3-23361-00-P0
ARM 1 | Use for Color Silver 8 ( S8 / 0895 )
$140.02¢70 012
1
#7
2S3-2110M-00-P1
COVER ASSY 1 | Use for Color MAT BLACK 2 ( MBL2 / 0582 )
$82.36¢41 182
1
#8
2S3-23371-00-P0
ARM 2 | Use for Color Silver 8 ( S8 / 0895 )
$140.02¢70 012
1
#9
2S3-2110N-00-P1
COVER ASSY 2 | Use for Color MAT BLACK 2 ( MBL2 / 0582 )
$82.36¢41 182
1
#10
90110-06152-00
BOLT, HEXAGON SOCKET HEAD
$6.87¢3 433
1
#11
91314-06014-00
BOLT, HEXAGON SOCKET HEAD
$3.86¢1 932
1
#12
90111-06038-00
BOLT, HEX. SOCKET BUTTON
$3.78¢1 892
1
#13
95702-06500-00
NUT, FLANGE
$2.24¢1 121
1
#14
11H-85110-01-00
REFLECTOR ASSY
$22.93¢11 466
1
#15
95604-05200-00
NUT, U FLANGE
$1.89¢943
1
#16
2S3-85112-01-00
BRACKET, REFLECTOR 1
$31.53¢15 767
1
#17
2S3-21600-00-P5
REAR FENDER ASSY. | MNM3
$462.27¢231 133
1
#18
90338-07180-00
PLUG
$6.22¢3 111
1
#19
2S3-84553-00-00
DAMPER
$4.23¢2 116
1
#20
2S3-2112D-00-00
DAMPER 3
$2.73¢1 363
1
#21
1UF-15379-00-00
SEAL
$7.11¢3 553
1
#22
2S3-2162R-00-00
FENDER 2
$68.39¢34 195
1
#23
2S3-28347-00-00
MOLE 3
$7.28¢3 640
1
#24
2S3-21669-00-00
SEAL
$21.91¢10 954
1
#25
90183-06069-00
NUT, SPRING
$6.68¢3 341
1
#26
90110-05201-00
BOLT, HEXAGON SOCKET HEAD
$2.35¢1 173
1
#27
90110-05201-00
BOLT, HEXAGON SOCKET HEAD
$2.35¢1 173
1
#28
90269-06008-00
RIVET
$8.10¢4 048
1
#29
90269-06008-00
RIVET
$8.10¢4 048
1
#30
90269-06008-00
RIVET
$8.10¢4 048
1
#31
90269-06008-00
RIVET
$8.10¢4 048
1
#32
90387-07027-00
COLLAR
$7.04¢3 519
1
#33
95022-06014-00
BOLT, FLANGE
$2.89¢1 443
1
#34
2S3-21689-00-00
BRACKET, REAR STAY 2
$248.73¢124 367
1
#35
2S3-2161A-00-00
BRACKET 3
$263.35¢131 675
1
#36
95814-06020-00
BOLT, FLANGE
$7.30¢3 651
1
#37
2S3-21629-00-00
GUARD, MUD
$60.24¢30 118
1
#38
4KN-2836B-10-00
TUNING FORK MARK
$17.39¢8 694
1
#39
2S3-2112J-00-00
DAMPER 4
$0.80¢402
1
#39
92014-06016-00
BOLT, BUTTON HEAD (replaces 90111-06008-00)
$6.75¢3 375
1
#40
90387-06242-00
COLLAR
$5.47¢2 737
1
#41
2S3-2164F-00-00
STAY 1
$14.55¢7 274
1
#42
2S3-2163A-00-00
COVER, REAR FENDER 1
$79.61¢39 807
1
#43
2S3-2172P-00-00
SEAT
$11.76¢5 882
1
#44
2S3-2414N-00-00
DAMPER, PLATE 4
$6.99¢3 496
1
#45
90269-06008-00
RIVET
$8.10¢4 048
1
#46
90269-06008-00
RIVET
$8.10¢4 048
1
#47
2S3-21621-00-00
FLAP
$12.28¢6 141
1
#48
2S3-2476U-00-00
PROTECTOR 1
$63.04¢31 521
1
#49
2S3-24193-00-00
SEAT, TANK PROTECTOR
$15.50¢7 751
1
#50
90269-07010-00
RIVET
$4.09¢2 047
1
#51
90269-06008-00
RIVET
$8.10¢4 048
1
#52
2S3-2112C-00-00
DAMPER 2
$5.78¢2 892
1
#54
2S3-2171E-00-00
COVER, SIDE 5
$145.81¢72 904
1
#55
2S3-2171X-00-00
COVER, SIDE 6
$145.81¢72 904
1
#56
2S3-21747-00-00
DAMPER
$7.31¢3 657
1
#57
90110-05057-00
BOLT, HEXAGON SOCKET HEAD
$5.65¢2 823
1
#58
90179-05523-00
NUT
$6.23¢3 117
1
