CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

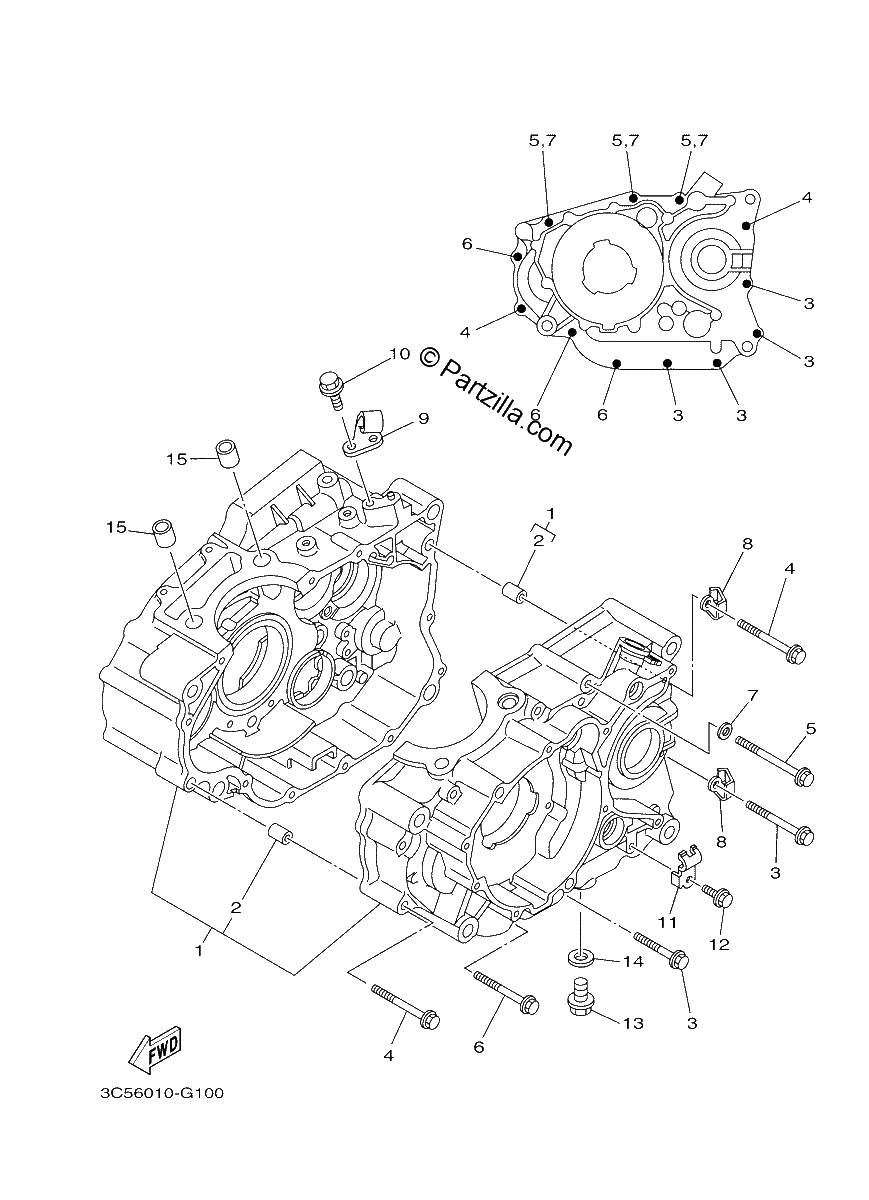

Diagrama de CRANKCASE

Repuestos

#1
3C5-15100-03-00
CRANKCASE ASSY
$741.03¢370 513
1
#2
99530-10114-00
PIN,DOWEL
$2.71¢1 356
1
#3
95024-06045-00
BOLT, FLANGE (SMALL HEAD)
$8.21¢4 106
1
#4
95024-06060-00
BOLT, FLANGE (SMALL HEAD)
$3.49¢1 744
1
#5
95024-06070-00
BOLT, FLANGE (SMALL HEAD)
$3.43¢1 713
1
#6
95024-06055-00
BOLT, FLANGE (SMALL HEAD)
$5.84¢2 919
1
#7
90430-06014-00
GASKET
$8.25¢4 125
1
#8
90462-08225-00
CLAMP
$9.19¢4 594
1
#9
5XT-15441-10-00
HOLDER, CLUTCH CABLE
$8.56¢4 281
1
#10
95812-06016-00
BOLT, FLANGE
$1.79¢894
1
#11
90462-10043-00
CLAMP
$12.90¢6 450
1
#12
95022-06010-00
BOLT, FLANGE
$6.49¢3 244
1
#13
90340-12006-00
PLUG, STRAIGHT SCREW
$4.16¢2 081
1
#14
90430-12213-00
GASKET
$6.06¢3 031
1
#15
99530-14016-00
PIN, DOWEL
$3.81¢1 906
1
